#76632501 | Maße: 450 x 300 x 210 mm

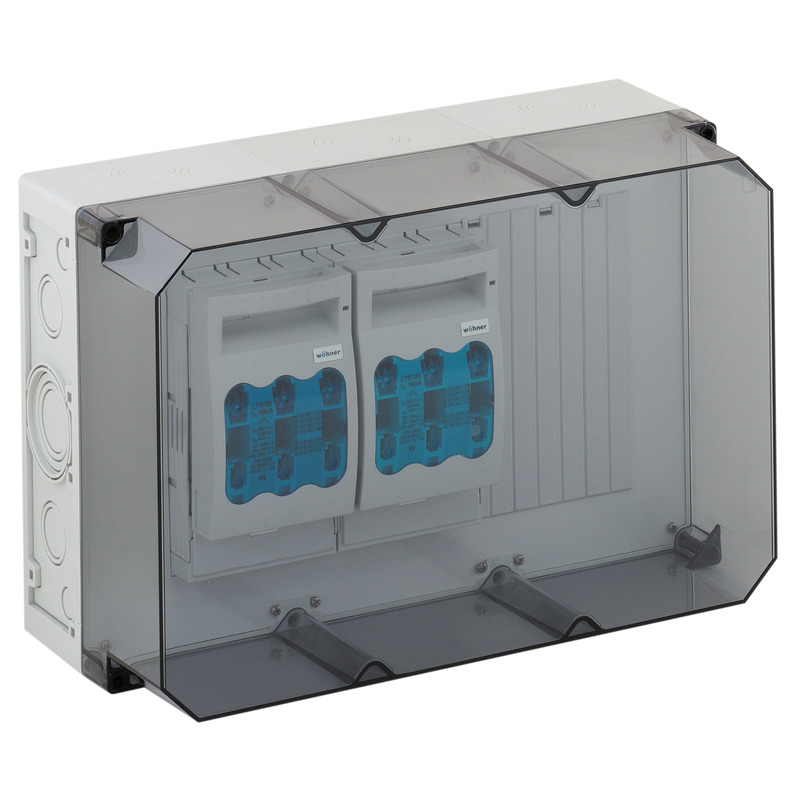

Reiterlasttrennergehäuse

AKi-ST 32

NH-Reiter-Sicherungs-Lasttrennschaltergehäuse, 2 x NH 00-Reiter-Sicherungs-Lasttrennschalter, Bemessungsstrom 100 A, Schellenanschluss 1,5 - 70 mm², Abgang universal, auf Sammelschiene 5-polig,...

mehr lesen

Beschreibung

NH-Reiter-Sicherungs-Lasttrennschaltergehäuse, 2 x NH 00-Reiter-Sicherungs-Lasttrennschalter, Bemessungsstrom 100 A, Schellenanschluss 1,5 - 70 mm², Abgang universal, auf Sammelschiene 5-polig, mit 5 Sammelschienenklemmen 16 - 70 mm², N-Klemmen 4 - 35 mm², PE-Klemmen 4 - 35 mm², mit Isolierstopfen

auf Sammelschienensystem 250 A, mit transparentem Deckel

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 690 V
Schutzklasse II
Schutzart IP54/IP65
Bemessungsstrom 100 A
UL Type Rating k.A.

Farben

Farbe Unterteil grau
Farbe Oberteil transparent

Maße und Gewicht

Breite 450 mm
Länge 300 mm
Höhe 210 mm
Gewicht 7.905 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 850 °C (EN 60695-2-11)

Mechanische Eigenschaften

Schlagfestigkeit IK08
plombierbar ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902885411
ETIM Klasse EC000249
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN 4013902885411
Breite 0.318 m
Gewicht 8.465 kg
Höhe 0.48 m
VME Faktor 1 St
Tiefe 0.23 m

Palette

EAN / GTIN 4013902306220
Breite 0.8 m
Gewicht 314.275 kg
Höhe 1.72 m
VME Faktor 35 St
Tiefe 1.2 m
