Beschreibung
Sammelschienenklemme, für Schienen 12 x 5 mm / 12 x 10 mm, für Aluminium- und Kupferleiter
für AL/CU-Leiter 1x (16-50)re, 1x (16-150)rm, 1x (50-150)se, 1x (35-150)sm
#07501501 | Maße: 25 x 30 x 83 mm
Sammelschienenklemmen
Produkteigenschaften
Elektrische Eigenschaften
| max. Leiterquerschnitt | 150 mm² |
|---|---|
| Polzahl | 1 |
| berührungssicher | Nein |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Klemmstellen je Pol | 1 |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Geeignet für AL-Leiter | Ja |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 50 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 150 mm² |
Maße und Gewicht
| Breite | 25 mm |
|---|---|
| Länge | 30 mm |
| Höhe | 83 mm |
| Gewicht | 0.16 kg |
Mechanische Eigenschaften
| Anschluss 1: Anzugsdrehmoment | 20 Nm |
|---|
Vertriebsdaten
| EAN | 4013902897391 |
|---|---|
| ETIM Klasse | EC000001 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 1 |
Logistikdaten
Stück
| EAN / GTIN | 4013902897391 |
|---|---|
| Breite | 0.025 m |
| Gewicht | 0.16 kg |
| Höhe | 0.083 m |
| VME Faktor | 1 St |
| Tiefe | 0.03 m |
Innenverpackung
| EAN / GTIN | 4013902629633 |
|---|---|
| Breite | 0.11 m |
| Gewicht | 0.496 kg |
| Höhe | 0.045 m |
| VME Faktor | 3 St |
| Tiefe | 0.08 m |
Umkarton
| EAN / GTIN | 4013902324873 |
|---|---|
| Breite | 0.357 m |
| Gewicht | 6.15 kg |
| Höhe | 0.127 m |
| VME Faktor | 36 St |
| Tiefe | 0.257 m |
Downloads
Datenblatt Download
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(07501501.TXT 459 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Ähnliche Produkte

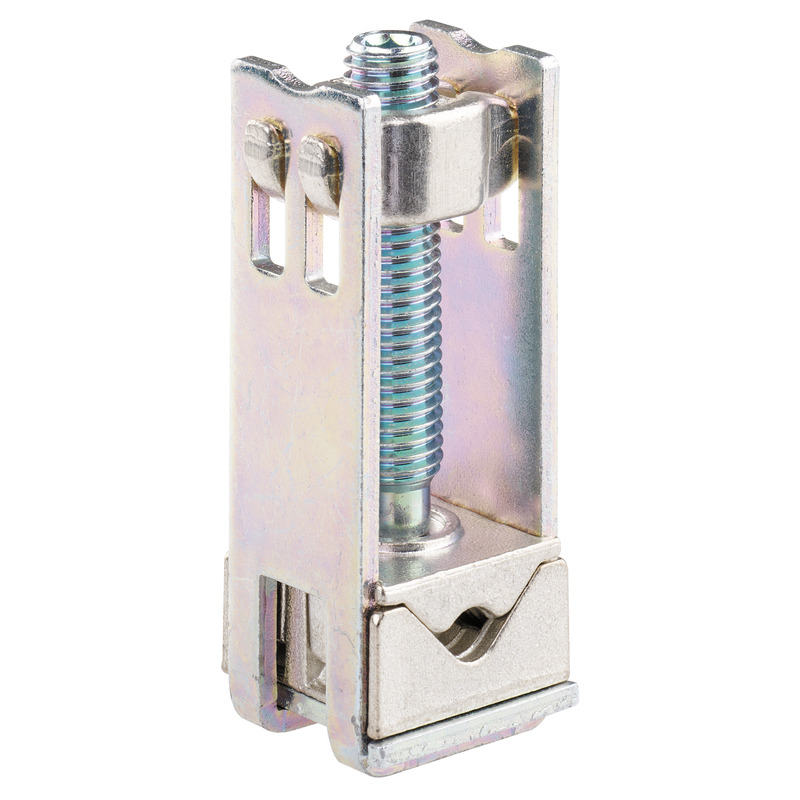

SammelschienenklemmenSKL 024
Sammelschienenklemmen
SKL 024
Artikelnummer 07502401
für AL/CU-Leiter 1x (35-50)re, 1x (35-240)rm, 1x (50-185)se, 1x...
Sammelschienenklemme, für Schienen 12 x 5 mm / 12 x 10 mm, für Aluminium- und Kupferleiter

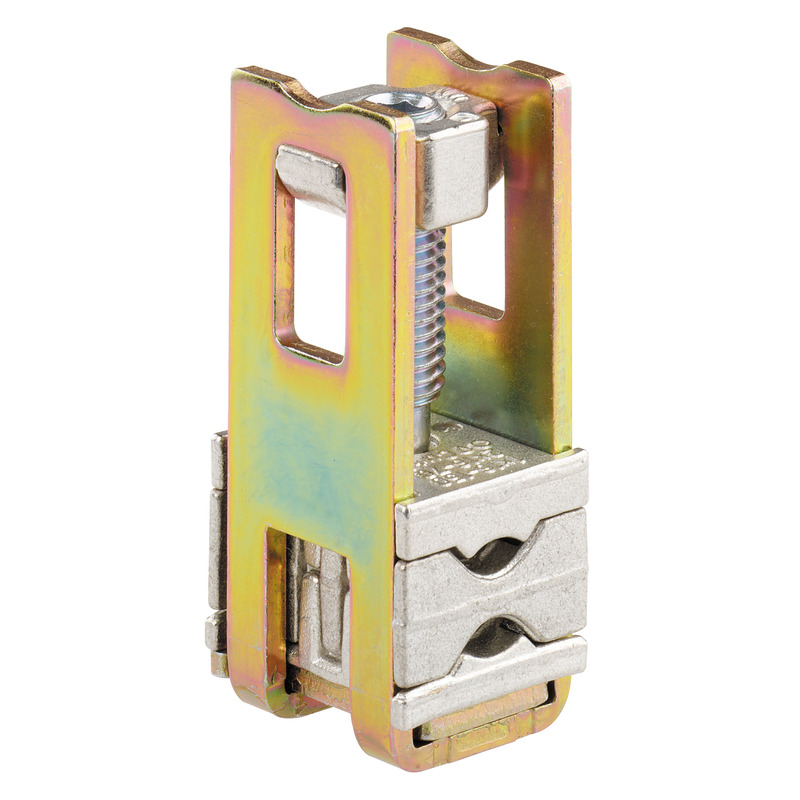

SammelschienenklemmenSKL 052
Sammelschienenklemmen
SKL 052
Artikelnummer 07505201
für AL/CU-Leiter 1x (16-50)re, 1x (16-95)rm, 1x (50-95)se, 1x...
Sammelschienenklemme, für Schienen 12 x 5 mm / 12 x 10 mm, für Aluminium- und Kupferleiter

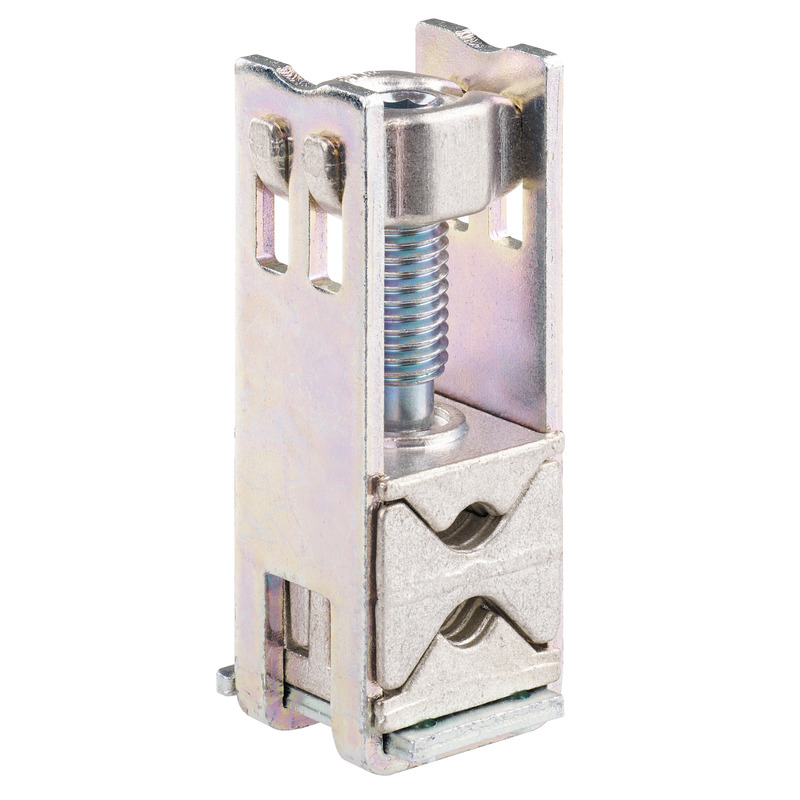

SammelschienenklemmenSKL 092
