Beschreibung

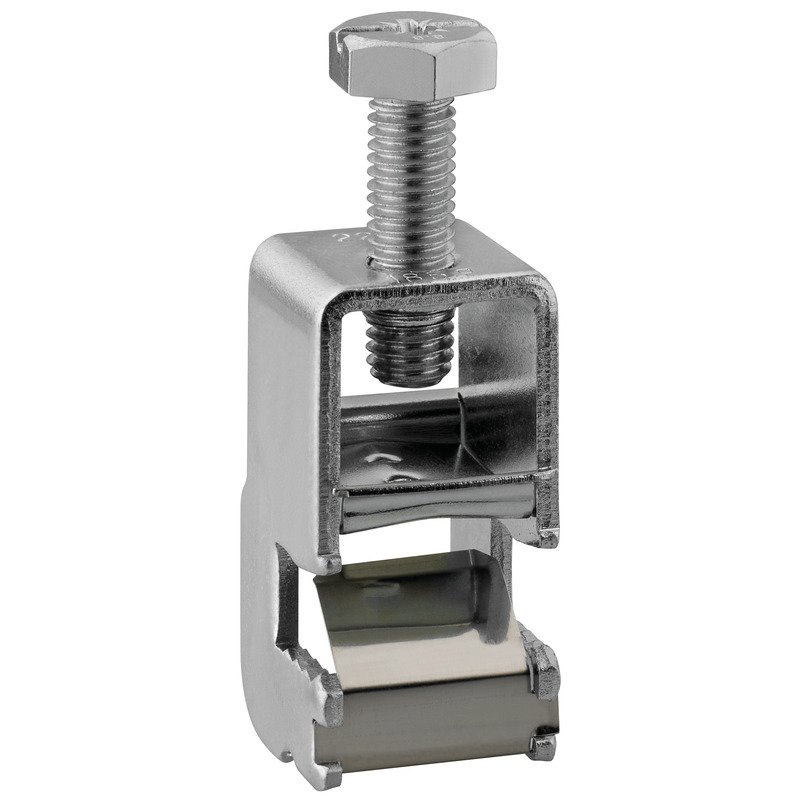

Sammelschienenklemme, für Kupferschienen 12/20/25/30 x 10 mm
für CU-Leiter 1x (50-185mm²) re/rm/sm/rf+AE
#07511801 | Maße: 28,5 x 29 x 53 mm
Sammelschienenklemmen
Produkteigenschaften
Elektrische Eigenschaften
| max. Leiterquerschnitt | 185 mm² |
|---|---|
| Bemessungsstrom | 500 A |
| Polzahl | 1 |
| berührungssicher | Nein |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Klemmstellen je Pol | 1 |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Geeignet für AL-Leiter | Nein |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 50 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 185 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 185 mm² |
Maße und Gewicht
| Breite | 28.5 mm |
|---|---|
| Länge | 29 mm |
| Höhe | 53 mm |
| Gewicht | 0.1038 kg |
Mechanische Eigenschaften
| Anschluss 1: Anzugsdrehmoment | 20 Nm |
|---|
Vertriebsdaten
| EAN | 4013902623105 |
|---|---|
| ETIM Klasse | EC000001 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 1 |
Logistikdaten
Umkarton
| EAN / GTIN | 4013902623112 |
|---|---|
| Breite | 0.357 m |
| Gewicht | 2.81 kg |
| Höhe | 0.127 m |
| VME Faktor | 25 St |
| Tiefe | 0.257 m |
Palette
| EAN / GTIN | 4013902623129 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 325.48 kg |
| Höhe | 1.67 m |
| VME Faktor | 2700 St |
| Tiefe | 1.2 m |
Stück
| EAN / GTIN | 4013902623105 |
|---|---|
| Breite | 0.029 m |
| Gewicht | 0.1038 kg |
| Höhe | 0.053 m |
| VME Faktor | 1 St |
| Tiefe | 0.029 m |
Downloads
Datenblatt Download
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(07511801.TXT 400 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Ähnliche Produkte

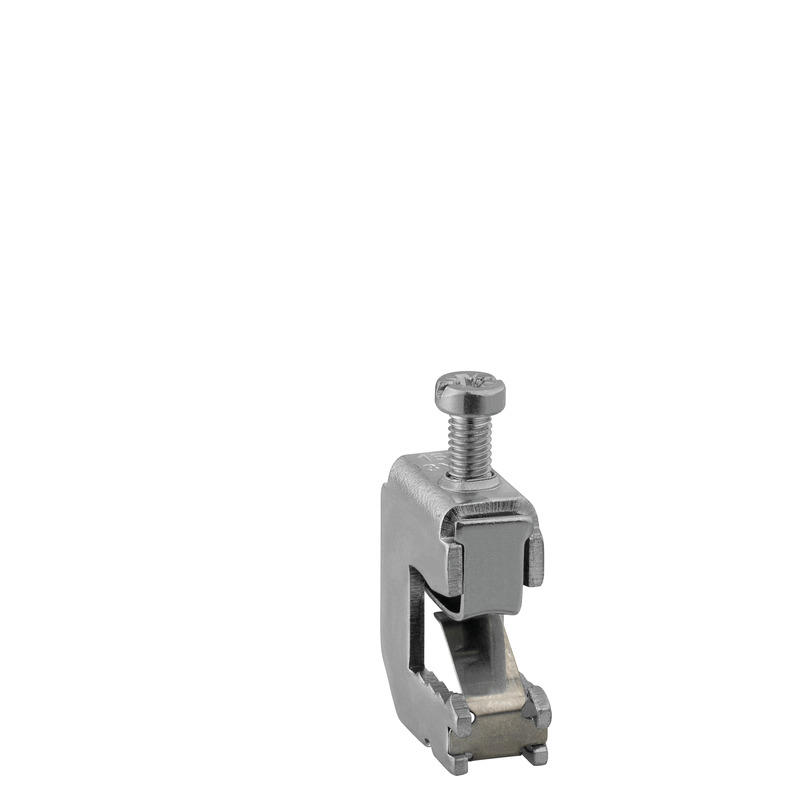

SammelschienenklemmenSKL 116
Sammelschienenklemmen
SKL 116
Artikelnummer 07511601
für CU-Leiter 1x (1,5-16 mm²) re/rm/rf+AE
Sammelschienenklemme, für Kupferschienen 12/20/25/30 x 10 mm

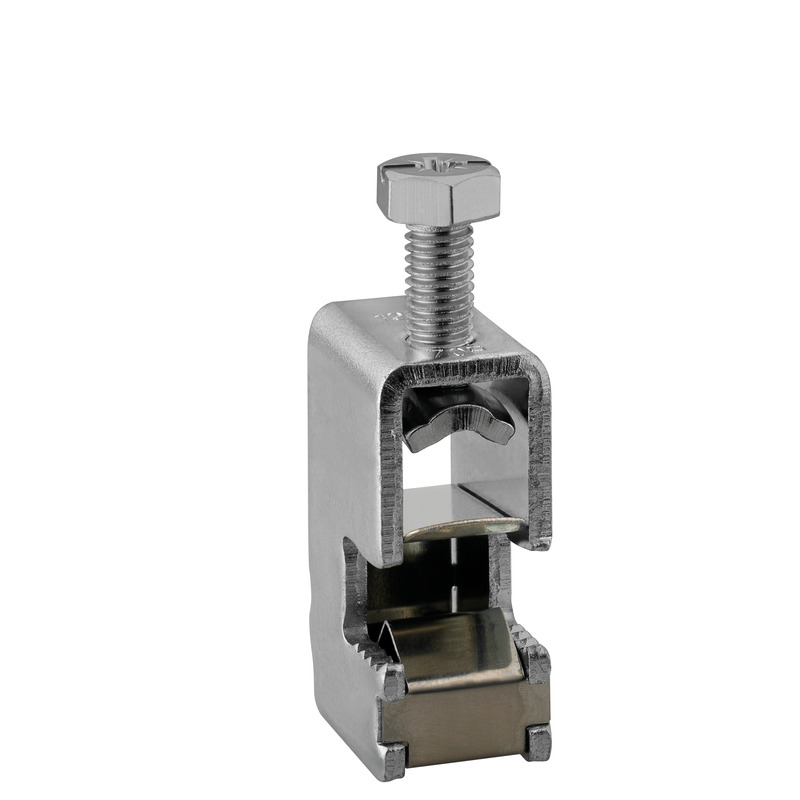

SammelschienenklemmenSKL 135
Sammelschienenklemmen
SKL 135
Artikelnummer 07513501
für CU-Leiter 1x (4-35mm²) re/rm/sm/rf+AE,
lam. Flachkupfer 3x9x0,8mm,...
Sammelschienenklemme, für Kupferschienen 12/20/25/30 x 10 mm

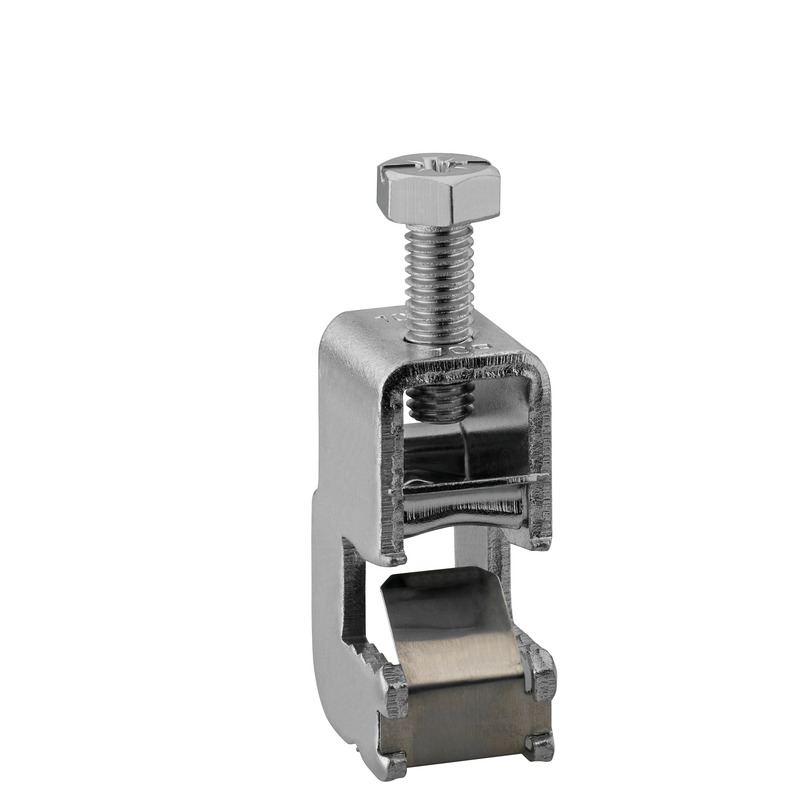

SammelschienenklemmenSKL 170
Sammelschienenklemmen
SKL 170
Artikelnummer 07517001
für CU-Leiter 1x (16-70mm²) re/rm/sm/rf+AE,
lam. Flachkupfer 6x9x0,8mm
Sammelschienenklemme, für Kupferschienen 12/20/25/30 x 10 mm

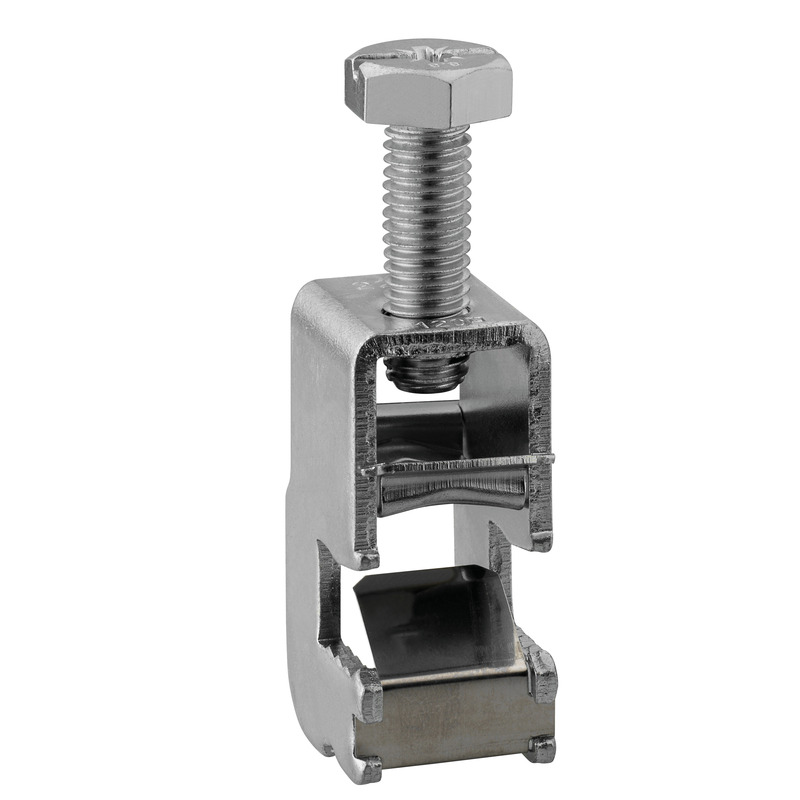

SammelschienenklemmenSKL 112
