Beschreibung
Sammelschienenklemme, für große Anschlussquerschnitte, für Kupferschienen 20 x 5 mm bis 30 x 10 mm
für CU - Leiter 1x (120-300)rm/rf/sm, Alu-Leiter siehe technischer Anhang
#07533001 | Maße: 51 x 41 x 85,5 mm
Sammelschienenklemmen
Produkteigenschaften
Elektrische Eigenschaften
| max. Leiterquerschnitt | 300 mm² |
|---|---|
| Bemessungsstrom | 420 A |
| Polzahl | 1 |
| berührungssicher | Nein |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Klemmstellen je Pol | 1 |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Geeignet für AL-Leiter | Ja |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 95 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 300 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 95 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 300 mm² |
Maße und Gewicht
| Breite | 51 mm |
|---|---|
| Länge | 41 mm |
| Höhe | 85.5 mm |
| Gewicht | 0.407 kg |
Mechanische Eigenschaften
| Anschluss 1: Anzugsdrehmoment | 36 Nm |
|---|
Vertriebsdaten
| EAN | 4013902051984 |
|---|---|
| ETIM Klasse | EC000001 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 1 |
Logistikdaten
Umkarton
| EAN / GTIN | 4013902325153 |
|---|---|
| Breite | 0.145 m |
| Gewicht | 1.235 kg |
| Höhe | 0.07 m |
| VME Faktor | 3 St |
| Tiefe | 0.12 m |
Stück
| EAN / GTIN | 4013902051984 |
|---|---|
| Breite | 0.051 m |
| Gewicht | 0.407 kg |
| Höhe | 0.086 m |
| VME Faktor | 1 St |
| Tiefe | 0.041 m |
Downloads
Datenblatt Download
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(07533001.TXT 469 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Ähnliche Produkte

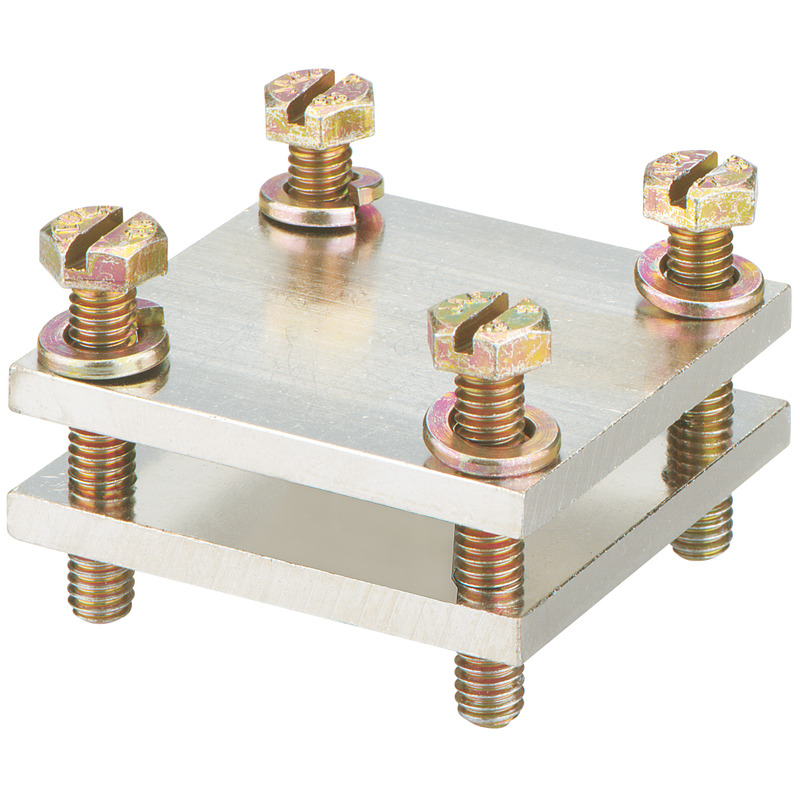

SammelschienenklemmenSKL 333
