Beschreibung
für Montageplatte
PE-Klemme NH 1 für Montageplatte oder Umrüstsatz für GN 1, Anschlussschraube M10
#07601101 | Maße: 37 x 100 x 46 mm
PE/N-Klemme
Produkteigenschaften
Elektrische Eigenschaften
| Bemessungsbetriebsspannung AC | 690 V |
|---|---|
| Bemessungsbetriebsspannung DC | 440 V |
| Bemessungsstrom | 250 A |
| Polzahl | 1 |
| berührungssicher | Nein |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Klemmstellen je Pol | 2 |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Geeignet für AL-Leiter | Nein |
Maße und Gewicht
| Breite | 37 mm |
|---|---|
| Länge | 100 mm |
| Höhe | 46 mm |
| Gewicht | 0.17 kg |
Materialeigenschaften
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
|---|
Mechanische Eigenschaften
| Anschluss 1: Anzugsdrehmoment | 20 Nm |
|---|
Vertriebsdaten
| EAN | 4013902052646 |
|---|---|
| ETIM Klasse | EC002498 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 1 |
Werkstoff
| Material des Isolierkörpers | Thermoplast |
|---|
Logistikdaten
Stück
| EAN / GTIN | 4013902052646 |
|---|---|
| Breite | 0.037 m |
| Gewicht | 0.17 kg |
| Höhe | 0.046 m |
| VME Faktor | 1 St |
| Tiefe | 0.1 m |
Umkarton
| EAN / GTIN | 4013902340835 |
|---|---|
| Breite | 0.297 m |
| Gewicht | 4.3 kg |
| Höhe | 0.097 m |
| VME Faktor | 20 St |
| Tiefe | 0.14 m |
Palette
| EAN / GTIN | 4013902340811 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 1570 kg |
| Höhe | 1.891 m |
| VME Faktor | 7200 St |
| Tiefe | 1.2 m |
Downloads
Datenblatt Download
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(07601101.TXT 382 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Zubehör
PrismenklemmeKP NH 1
Prismenklemme
KP NH 1
Artikelnummer 07670101
für AL/CU-Leiter 1x (70-150)rm/rf/sm, Alu-Leiter siehe technischer...
Prismenklemme zum Anschluss von Aluminium- und Kupferleitern an PE- und N-Klemmen (GPE, GN) und an...
Ähnliche Produkte

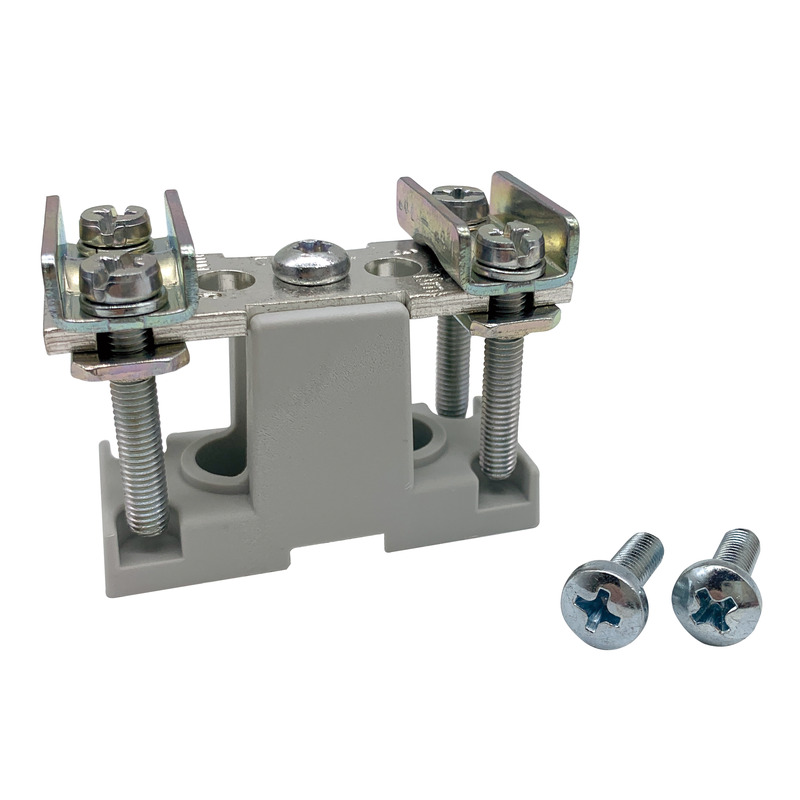

PE/N-KlemmeGPE 0
PE/N-Klemme
GPE 0
Artikelnummer 07600101
PE-Klemme NH 00 (Schellenanschluss) für CU-Leiter 1x (1,5-70)rm / 2x...
für Montageplatte
PE/N-KlemmeGPE 2
PE/N-Klemme
GPE 2
Artikelnummer 07602101
PE-Klemme NH 2 für Montageplatte oder Umrüstsatz für GN 2,...
für Montageplatte

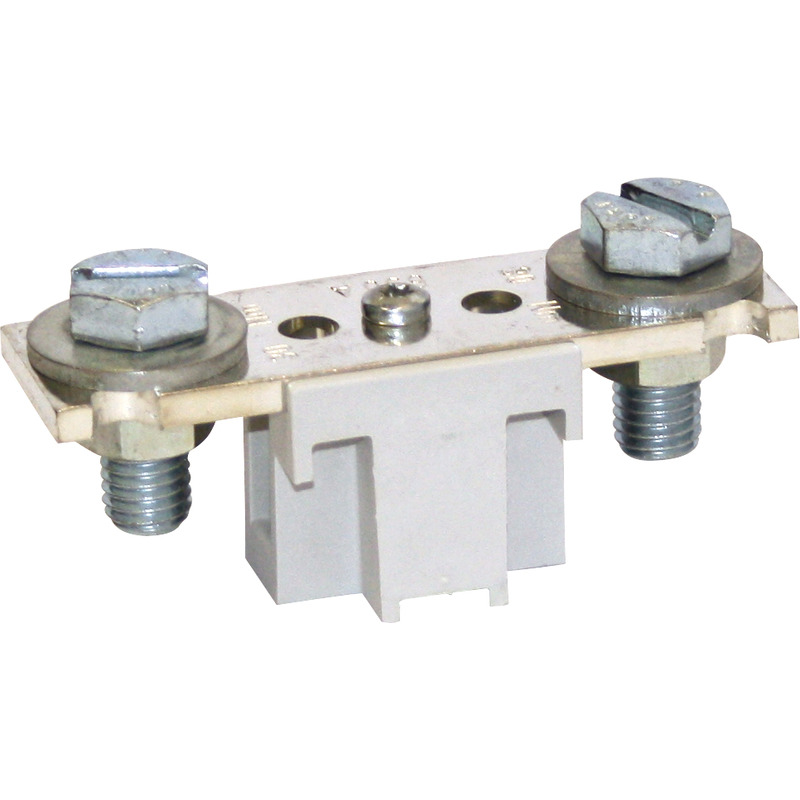

PE/N-KlemmeGPE 3
PE/N-Klemme
GPE 3
Artikelnummer 07603101
PE-Klemme NH 3 für Montageplatte oder Umrüstsatz für GN 3,...
für Montageplatte

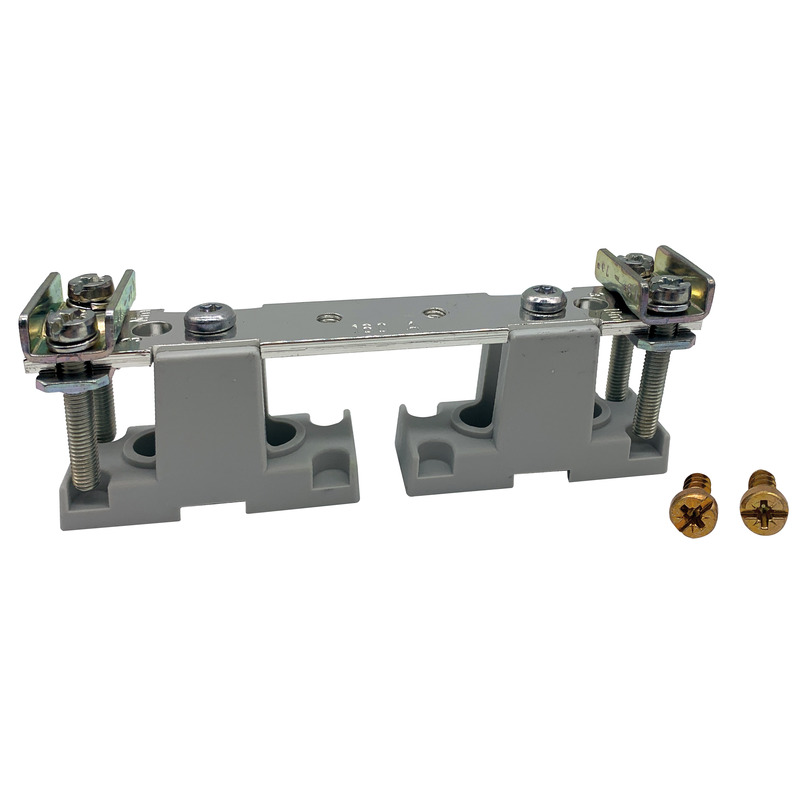

PE/N-KlemmeGN 0
PE/N-Klemme
GN 0
Artikelnummer 07600201
N-Klemme NH 00 (Schellenanschluss) für CU-Leiter 1x (1,5-70)rm / 2x...
für Montageplatte

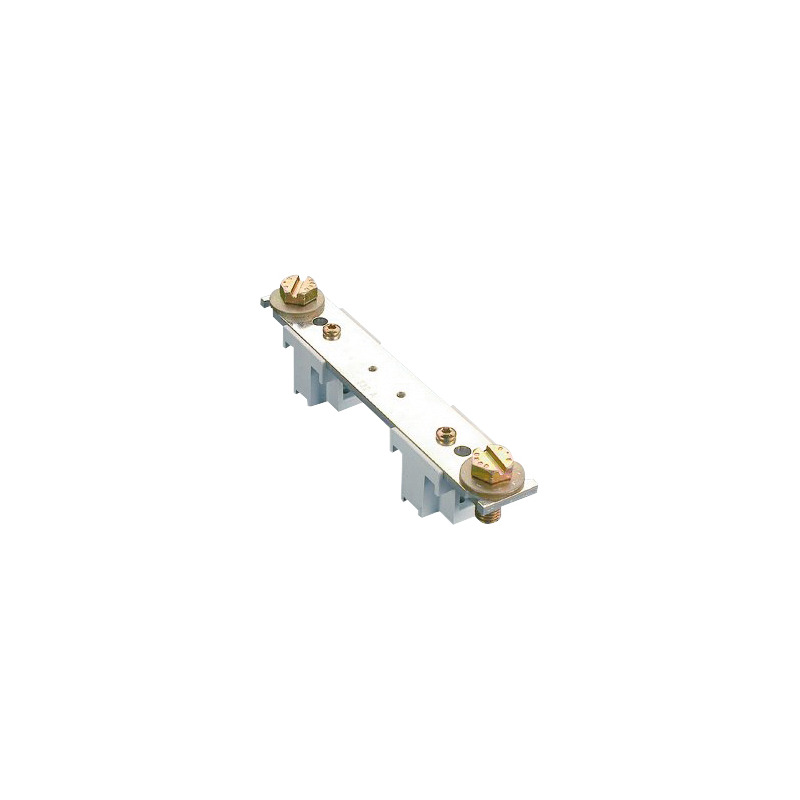

PE/N-KlemmeGN 1
PE/N-Klemme
GN 1
Artikelnummer 07601201
Klemme NH 1 für Montageplatte, Anschlussschraube M10
für Montageplatte

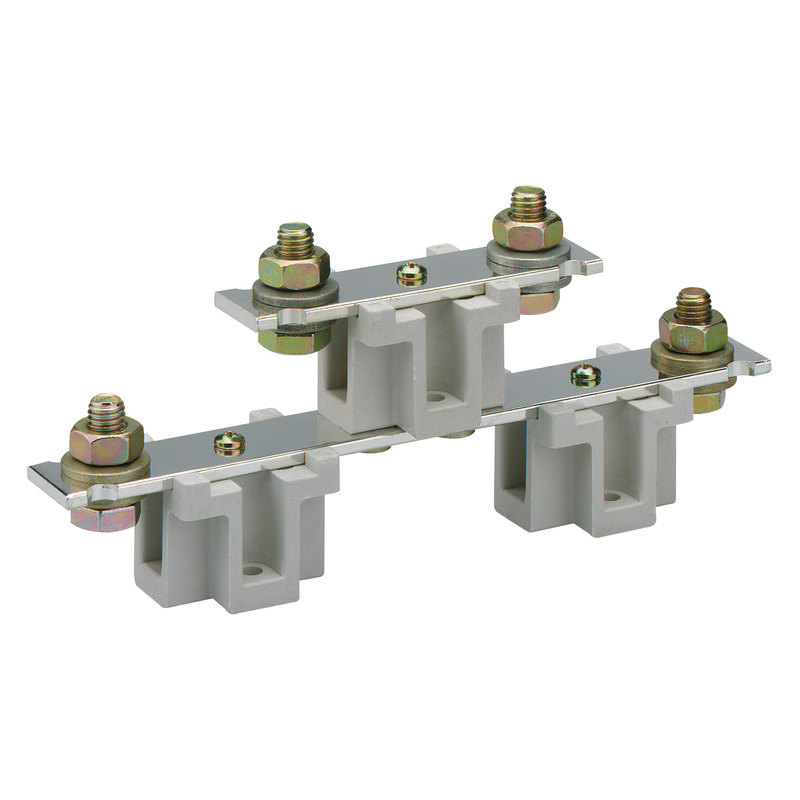

PE/N-KlemmeGN 2
