Das Produkt ist nicht mehr lieferbar!

#69112201 | Maße: 40 x 50 x 58 mm

Hauptleitungsabzweigklemme

HA 25-12

Hauptleitungsabzweigklemme mit Anschlussquerschnitt 1x25 mm² je Pol und 2 Abgängen 16 mm² je Pol

mehr lesen

Beschreibung

Hauptleitungsabzweigklemme mit Anschlussquerschnitt 1x25 mm² je Pol und 2 Abgängen 16 mm² je Pol

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Polzahl 1
Anschluss 1: Anschlussart Schrauben
Anschluss 1: Klemmstellen je Pol 3
Anschluss 1: Geeignet für CU-Leiter Ja
Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) 2.5 mm²
Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) 16 mm²
Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) 1.5 mm²
Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) 25 mm²
Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (min) 1.5 mm²
Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (max) 25 mm²
Anschluss 2: Anschlussart Schrauben
Anschluss 2: Geeignet für CU-Leiter Ja
Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) 1.5 mm²
Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) 10 mm²
Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (min) 1.5 mm²
Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (max) 16 mm²
Anschluss 2: Anschließbarer Leiterquerschnitt mehrdrähtig (min) 1.5 mm²
Anschluss 2: Anschließbarer Leiterquerschnitt mehrdrähtig (max) 16 mm²

Maße und Gewicht

Breite 40 mm
Länge 50 mm
Höhe 58 mm
Gewicht 0.0732 kg

Materialeigenschaften

Brennbarkeitsklasse nach UL94 V0
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Anschluss 1: Anzugsdrehmoment 2.5 Nm
Anschluss 2: Anzugsdrehmoment 2.5 Nm

Vertriebsdaten

EAN 4013902014187
ETIM Klasse EC000275
Zolltarifnummer 85369010
Mindestbestellmenge 1

Werkstoff

Material des Isolierkörpers Thermoplast

Logistikdaten

Stück

EAN / GTIN 4013902014187
Breite 0.04 m
Gewicht 0.0732 kg
Höhe 0.058 m
VME Faktor 1 St
Tiefe 0.05 m

Umkarton

EAN / GTIN 4013902343164
Breite 0.357 m
Gewicht 7.715 kg
Höhe 0.127 m
VME Faktor 100 St
Tiefe 0.257 m

Palette

EAN / GTIN 4013902343171
Breite 0.8 m
Gewicht 851.22 kg
Höhe 1.67 m
VME Faktor 10800 St
Tiefe 1.2 m

Planungsdaten

Ausschreibungstexte

Ähnliche Produkte

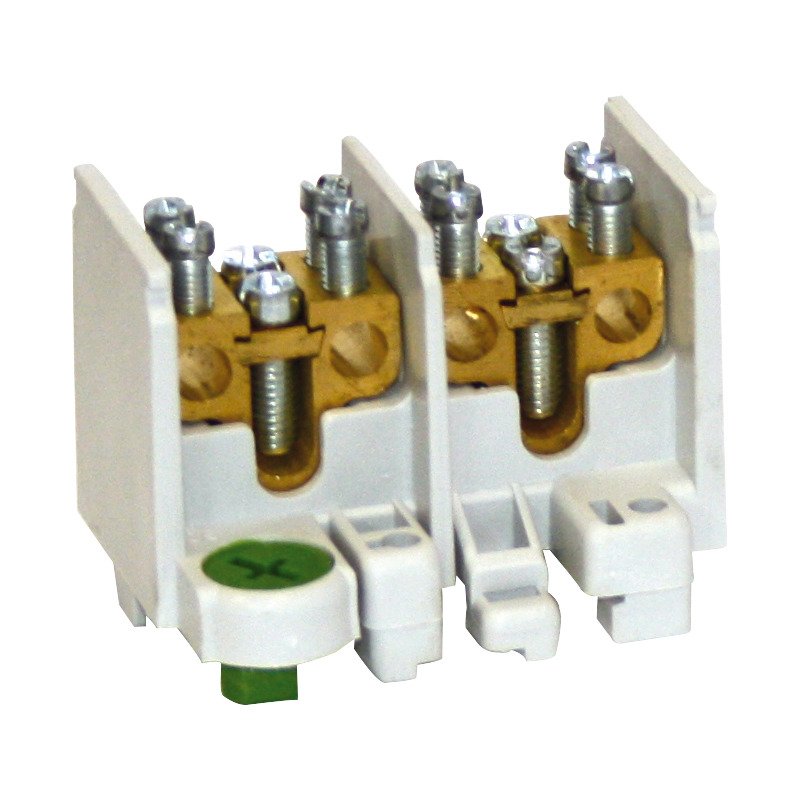

HauptleitungsabzweigklemmeHA 25-22
