Beschreibung

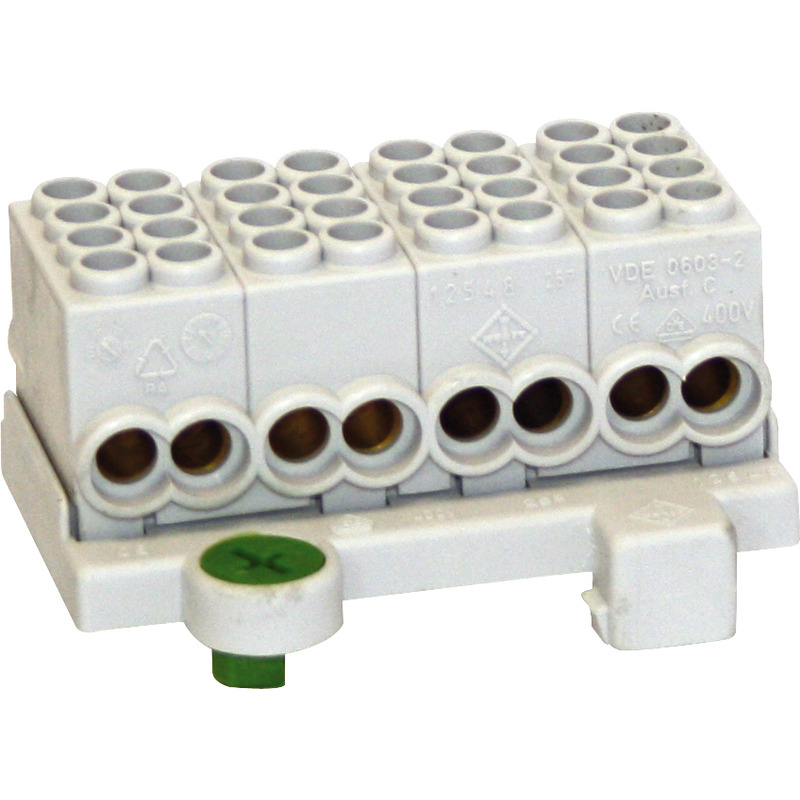

Hauptleitungsabzweigklemme mit 4 Klemmstellen 1,5-25 mm² je Pol
4-polig - fingersicher
#69143301 | Maße: 50 x 50 x 100 mm
Hauptleitungsabzweigklemme
Produkteigenschaften
Elektrische Eigenschaften
| Bemessungsbetriebsspannung AC | 400 V |
|---|---|
| Polzahl | 4 |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Klemmstellen je Pol | 4 |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) | 2.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 1.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 25 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 1.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 25 mm² |
| Anschluss 2: Anschlussart | Schrauben |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) | 1.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) | 10 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (min) | 1.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (max) | 16 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 1.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 16 mm² |
Maße und Gewicht
| Breite | 50 mm |
|---|---|
| Länge | 50 mm |
| Höhe | 100 mm |
| Gewicht | 0.243 kg |
Materialeigenschaften
| Brennbarkeitsklasse nach UL94 | V0 |
|---|---|
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
Mechanische Eigenschaften
| Anschluss 1: Anzugsdrehmoment | 2.5 Nm |
|---|---|
| Anschluss 2: Anzugsdrehmoment | 2.5 Nm |
Vertriebsdaten
| EAN | 4013902014224 |
|---|---|
| ETIM Klasse | EC000275 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 2 |
Logistikdaten
Stück
| EAN / GTIN | 4013902014224 |
|---|---|
| Breite | 0.05 m |
| Gewicht | 0.243 kg |
| Höhe | 0.1 m |
| VME Faktor | 1 St |
| Tiefe | 0.05 m |
Umkarton
| EAN / GTIN | 4013902343416 |
|---|---|
| Breite | 0.357 m |
| Gewicht | 12.365 kg |
| Höhe | 0.127 m |
| VME Faktor | 20 St |
| Tiefe | 0.257 m |
Palette
| EAN / GTIN | 4013902343423 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 1353.42 kg |
| Höhe | 1.67 m |
| VME Faktor | 5400 St |
| Tiefe | 1.2 m |
Innenverpackung
| EAN / GTIN | 4013902705542 |
|---|---|
| Breite | 0.055 m |
| Gewicht | 0.55 kg |
| Höhe | 0.2 m |
| VME Faktor | 2 St |
| Tiefe | 0.06 m |
Downloads
Datenblatt Download
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(69143301.TXT 385 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Ähnliche Produkte

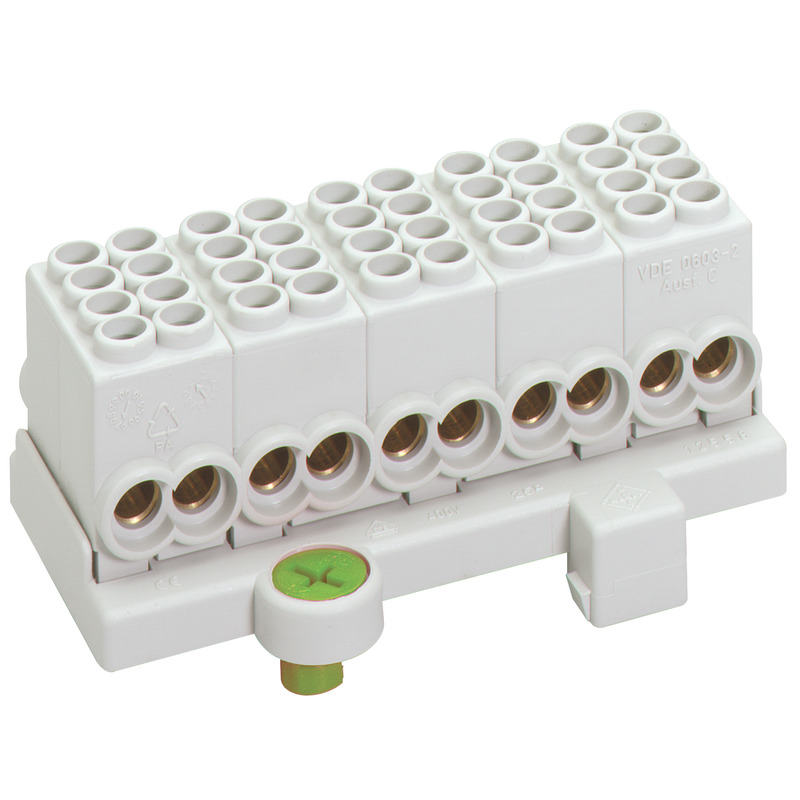

HauptleitungsabzweigklemmeHA 25-53
