#73000201 | Maße: 315 x 300 x 195 mm

Steckdosenkombination

STK-Z 4x16

Steckdosenkombination, mit Schutzart IP44, Zusatzgehäuse, für eine einfache Kombination mit STK-Steckdosenkombinationen oder AK Air Verteilern mit Flanschöffnungen (AK-F), inkl....

mehr lesen

Beschreibung

Steckdosenkombination, mit Schutzart IP44, Zusatzgehäuse, für eine einfache Kombination mit STK-Steckdosenkombinationen oder AK Air Verteilern mit Flanschöffnungen (AK-F), inkl. Kombinationsflansch AK3 KFL, ohne Anbauflansch

bestückt mit:

  • 4 x CEE-Steckdose (frontseitig), 16A, 400V

Highlights

Die hochwertigen STK-Steckdosenkombinationen sind durch das AK Air-Flanschsystem einfach zu erweitern und bieten mit der zentraler Anschlussklemme für die Zuleitung einen hohen Installationskomfort. Komplett verdrahtet und geprüft mit Reiheneinbaugeräten und Steckdosen. Die STK-Z Zusatzgehäuse können einfach mit den Kleinverteilern AK-F 14-56 kombiniert werden, ein Kombiflansch liegt bei. Das flexible System ist auch die Basis für vom Standard abweichende kundenindividuelle Lösungen. Ein Produkt, das Raum für Flexibilität bietet und sich an Ihre Bedürfnisse anpasst.

Produkteigenschaften

Einbaugeräte

CEE-Steckdose (frontseitig), 16A, 400V 4

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Bemessungsisolationsspannung AC 400 V
Schutzklasse II
Schutzart IP44
belüftet ja
Anzahl Reihen 0
Anzahl Teilungseinheiten pro Reihe 0

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 315 mm
Länge 300 mm
Höhe 195 mm
Innenbreite 295 mm
Innenhöhe 106 mm
Gewicht 2.4 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Glühdrahtfestigkeit 850 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wandmontage
Schlagfestigkeit IK08
plombierbar ja
Drehmoment der Deckelschraube 1.2 Nm
Flanschvariante ja

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 90 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902689804
ETIM Klasse EC000379
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
Material Klappfenster Polycarbonat

Logistikdaten

Umkarton

EAN / GTIN 4013902689804
Breite 0.335 m
Gewicht 2.7 kg
Höhe 0.27 m
VME Faktor 1 St
Tiefe 0.335 m

Palette

EAN / GTIN 4013902689811
Breite 0.8 m
Gewicht 184 kg
Höhe 1.74 m
VME Faktor 60 St
Tiefe 1.2 m

Planungsdaten

Ausschreibungstexte

Zubehör

Flansch für AK-FAK3 FL00
Flansch für AK-F - AK3 FL00

Flansch für AK-F

AK3 FL00

Artikelnummer 73382001

ohne Vorprägungen

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Flansch für AK-FAK3 FL01
Flansch für AK-F - AK3 FL01

Flansch für AK-F

AK3 FL01

Artikelnummer 73382101

mit Vorprägungen: 1 x M50/M40, 2 x M40/32, 2 x M20

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Flansch für AK-FAK3 FL02
Flansch für AK-F - AK3 FL02

Flansch für AK-F

AK3 FL02

Artikelnummer 73382201

mit Vorprägungen: 5 x M25/M20, 4 x M20, 2 x M16

Anbauflansch inkl. Flanschverbinder zum Verschließen der Stirnseite bei AK-F Gehäusen

Flansch für AK-FAK3 KFL
Flansch für AK-F - AK3 KFL

Flansch für AK-F

AK3 KFL

Artikelnummer 73382901

Kombinationsflansch inkl. Flanschverbinder zum stirnseitigen Verbinden von AK-F Gehäusen

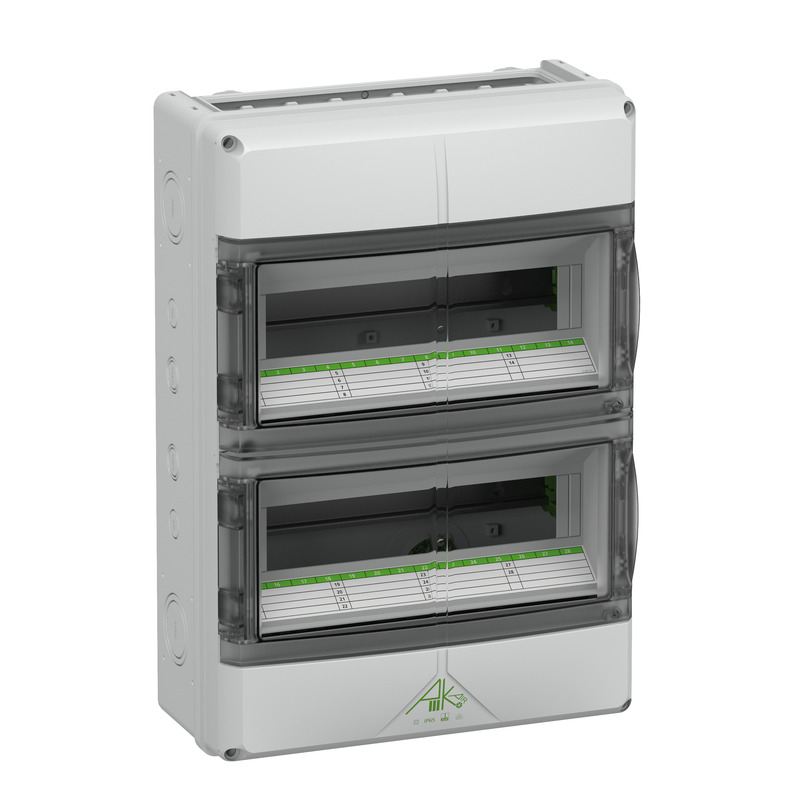

KleinverteilerAK-F 28
Kleinverteiler - AK-F 28

Kleinverteiler

AK-F 28

Artikelnummer 73352801

PE/N-Klemme, bestehend aus: PE-Klemmschiene mit 6 Schraubklemmen...

Kleinverteiler, mit Schutzart IP65, 2-reihig, 28 verfügbare Teilungseinheiten, Flansch-Type, mit...

KleinverteilerAK-F 42
Kleinverteiler - AK-F 42

Kleinverteiler

AK-F 42

Artikelnummer 73354201

PE/N-Klemme, bestehend aus: PE-Klemmschiene mit 6 Schraubklemmen...

Kleinverteiler, mit Schutzart IP65, 3-reihig, 42 verfügbare Teilungseinheiten, Flansch-Type, mit...

KleinverteilerAK-F 56
Kleinverteiler - AK-F 56

Kleinverteiler

AK-F 56

Artikelnummer 73355601

PE/N-Klemme, bestehend aus: PE-Klemmschiene mit 6 Schraubklemmen...

Kleinverteiler, mit Schutzart IP65, 4-reihig, 56 verfügbare Teilungseinheiten, Flansch-Type, mit...

KombiverschraubungAK3 KS M50
Kombiverschraubung - AK3 KS M50

Kombiverschraubung

AK3 KS M50

Artikelnummer 73383001

Kombinationsverschraubung M50 zum seitlichen Verbinden von Gehäusen AK/AK-F 14/28/42/56/70...

Ähnliche Produkte

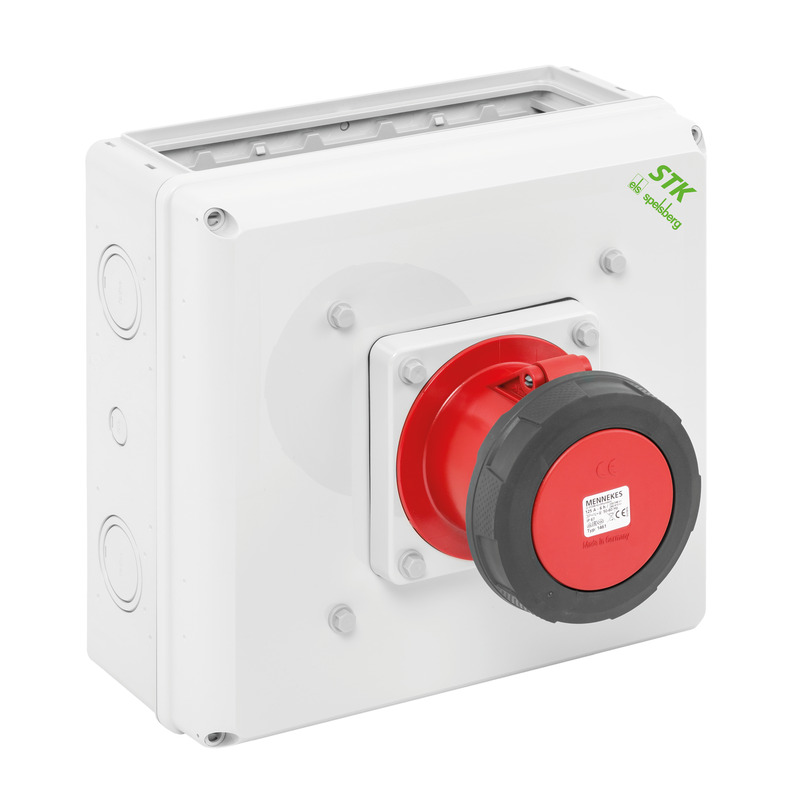

SteckdosenkombinationSTK-Z 125
Steckdosenkombination - STK-Z 125

Steckdosenkombination

STK-Z 125

Artikelnummer 73000101

bestückt mit:

  • 1 x CEE-Steckdose (frontseitig), 125A, 400V

Steckdosenkombination, mit Schutzart IP44, Zusatzgehäuse, für eine einfache Kombination mit...

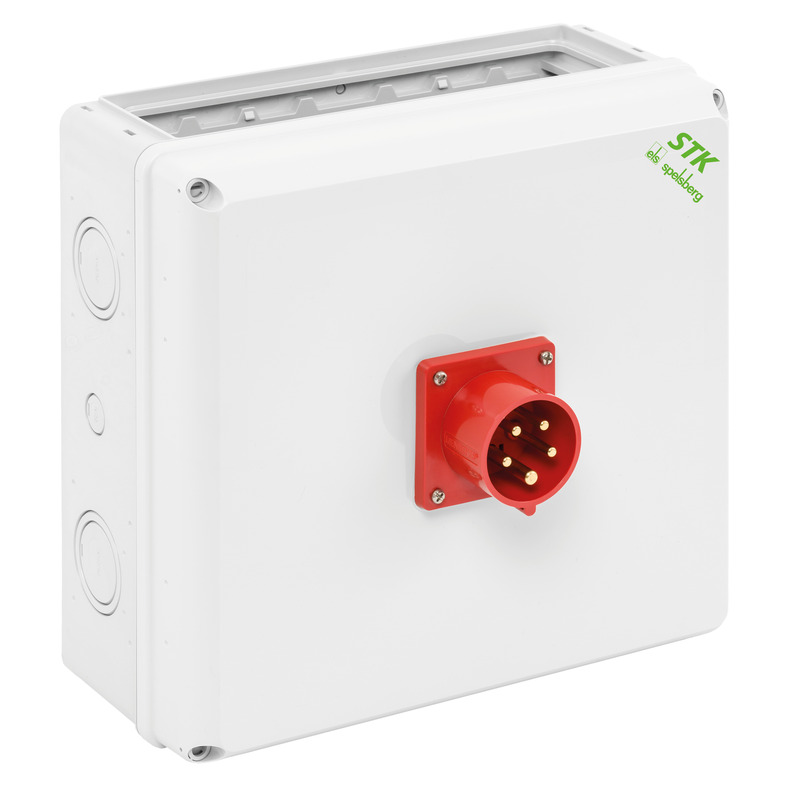

SteckdosenkombinationSTK-Z E16
Steckdosenkombination - STK-Z E16

Steckdosenkombination

STK-Z E16

Artikelnummer 73003001

bestückt mit:

  • 1 x CEE Gerätestecker (frontseitig), 16A, 400V, 5-polig

Steckdosenkombination, mit Schutzart IP44, Zusatzgehäuse, für eine einfache Kombination mit...

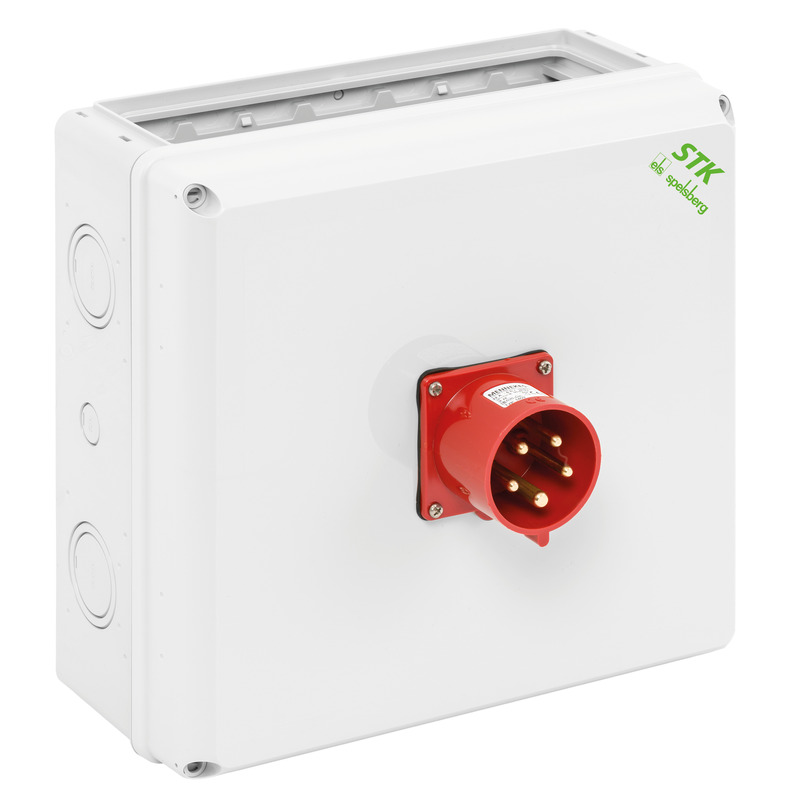

SteckdosenkombinationSTK-Z E32
Steckdosenkombination - STK-Z E32

Steckdosenkombination

STK-Z E32

Artikelnummer 73003101

bestückt mit:

  • 1 x CEE Gerätestecker (frontseitig), 32A, 400V, 5-polig

Steckdosenkombination, mit Schutzart IP44, Zusatzgehäuse, für eine einfache Kombination mit...

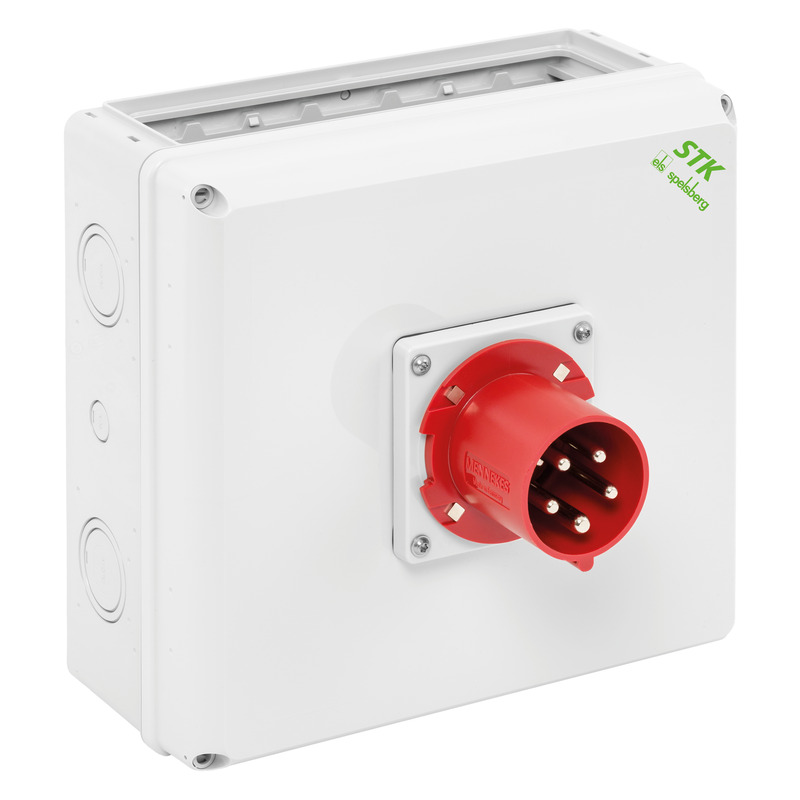

SteckdosenkombinationSTK-Z E63
Steckdosenkombination - STK-Z E63

Steckdosenkombination

STK-Z E63

Artikelnummer 73003201

bestückt mit:

  • 1 x CEE Gerätestecker (frontseitig), 63A, 400V, 5-polig

Steckdosenkombination, mit Schutzart IP44, Zusatzgehäuse, für eine einfache Kombination mit...

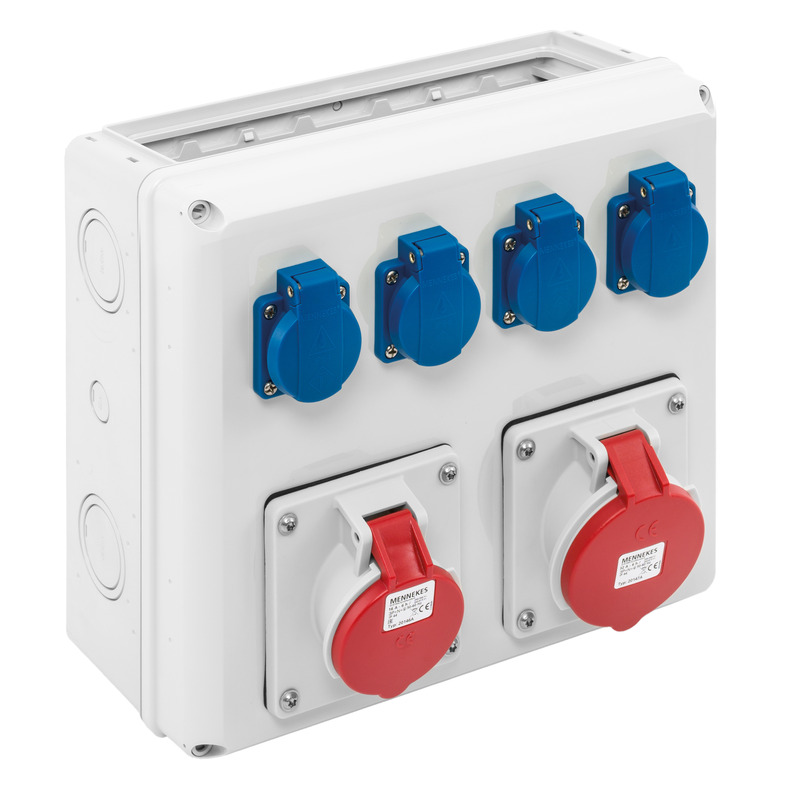

SteckdosenkombinationSTK-Z 4S1632 neu
