#73162401 | Maße: 250 x 400 x 122 mm

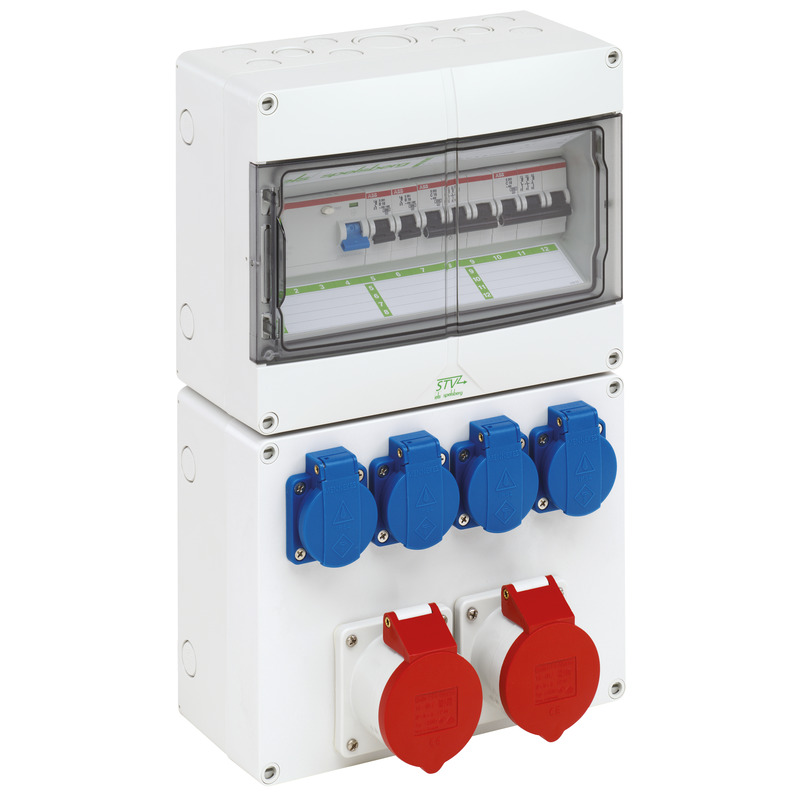

Steckdosenkombination

STV 1224-K16

Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar
Leitungseinführungen:
oben: Vorprägung 2 x M20, 2...

mehr lesen

Beschreibung

Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar

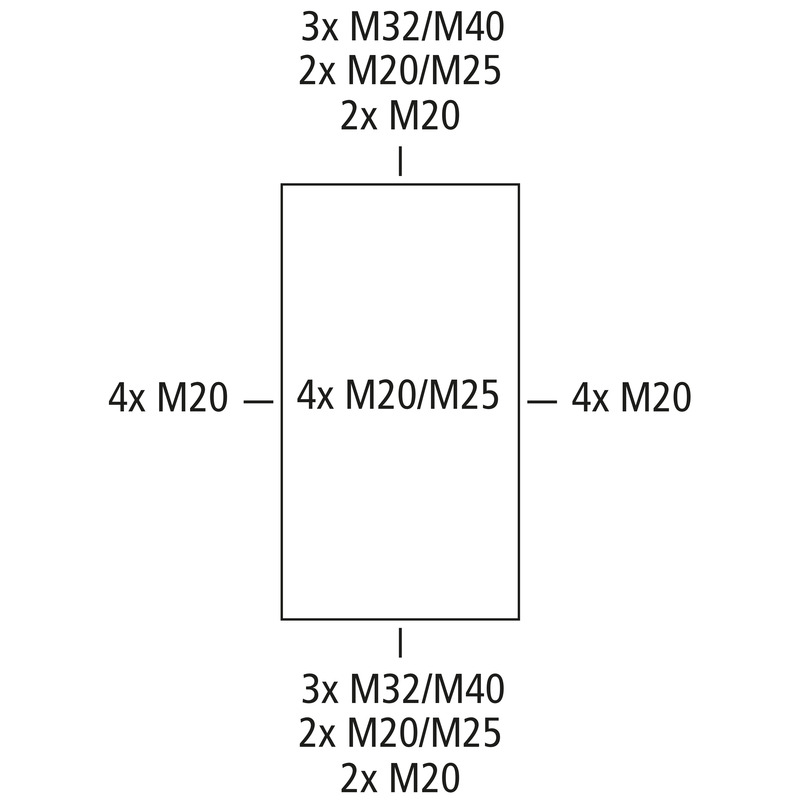

Leitungseinführungen:
oben: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
unten: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
links: Vorprägung 4 x M20
rechts: Vorprägung 4 x M20
rückseitig: Vorprägung 4 x M20/25

bestückt mit:

  • 2 x Leitungsschutzschalter B16A, 1-polig
  • 2 x Leitungsschutzschalter C16A, 3-polig
  • 1 x Fehlerstrom-Schutzschalter (RCCB), 40/0,03A, 4-polig, Type A
  • 4 x SCHUKO®-Steckdose (frontseitig), 230V
  • 2 x CEE-Steckdose (frontseitig), 16A, 400V

Beigefügtes Zubehör:
Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Highlights

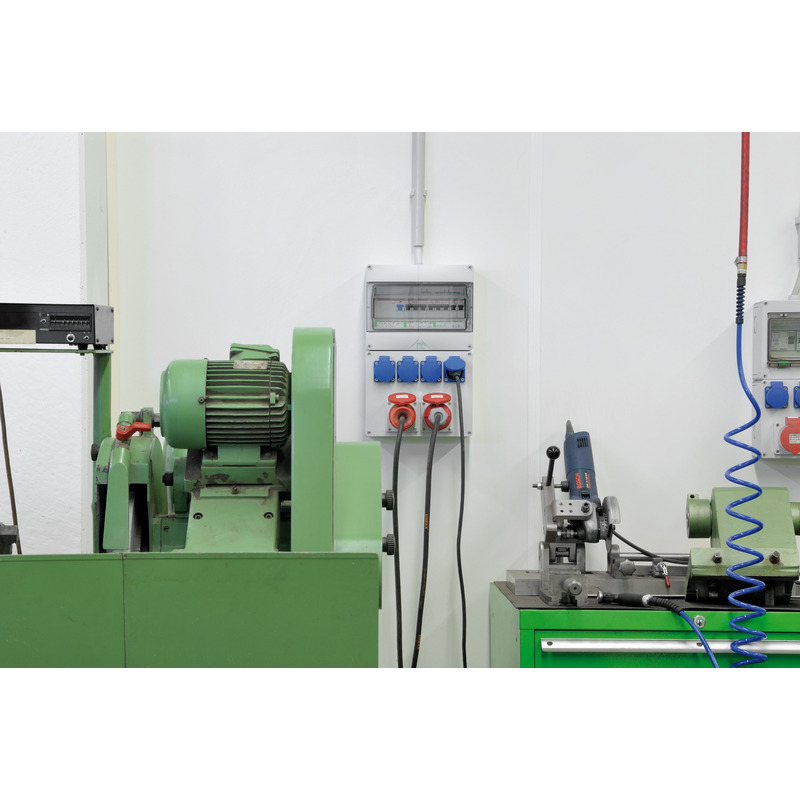

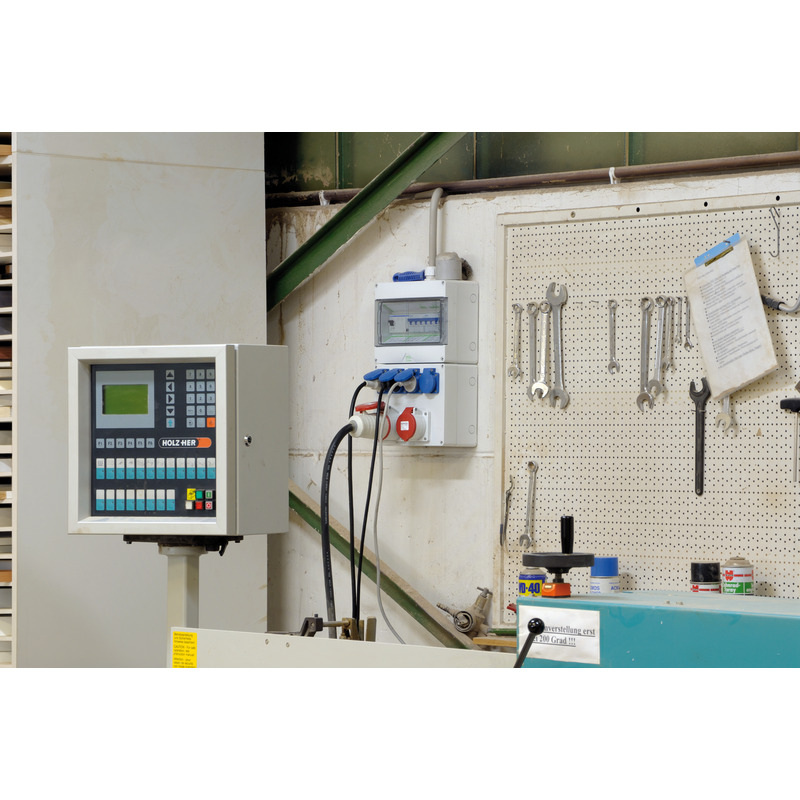

Die anschlussfertigen Steckdosenverteiler bieten maximalen Komfort bei der Installation. Komplett mit Reiheneinbaugeräten und Steckdosen verdrahtet und geprüft. Unterschiedlichen Varianten für eine Vielzahl von Anwendungen, z.B. zur Versorgung von Arbeitsplätzen oder für Wartungsarbeiten in Industriegebäuden und Handwerksbetrieben oder an Maschinen zum Anschluss von Zusatzaggregate. Die STV-Steckdosenverteiler zeichnen sich durch eine hohe mechanische Belastbarkeit, Temperaturunempfindlichkeit und Kompaktheit aus.

Produkteigenschaften

Einbaugeräte

Fehlerstrom-Schutzschalter (RCCB), 40/0,03A, 4-polig, Type A 1
Leitungsschutzschalter B16A, 1-polig 2
Leitungsschutzschalter C16A, 3-polig 2
SCHUKO®-Steckdose (frontseitig), 230V 4
CEE-Steckdose (frontseitig), 16A, 400V 2

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzklasse II
Schutzart IP44
Anzahl N-Potentiale 1
Anzahl Reihen 1
Anzahl Teilungseinheiten pro Reihe 12
mit N-Klemme ja
mit PE-Klemme ja

Farben

Farbe Unterteil grau
Farbe Oberteil grau

Maße und Gewicht

Breite 250 mm
Länge 400 mm
Höhe 122 mm
Gewicht 4.085 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 850 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Wandmontage
Schlagfestigkeit IK08

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902934836
ETIM Klasse EC000379
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat, glasfaserverstärkt
Material Oberteil Polycarbonat, glasfaserverstärkt
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt
Material Klappfenster Polycarbonat

Logistikdaten

Umkarton

EAN / GTIN 4013902934836
Breite 0.437 m
Gewicht 4.405 kg
Höhe 0.197 m
VME Faktor 1 St
Tiefe 0.28 m

Palette

EAN / GTIN 4013902306985
Breite 0.8 m
Gewicht 255.87 kg
Höhe 1.9 m
VME Faktor 54 St
Tiefe 1.2 m

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen

Firmendaten

CAD-Format

Ähnliche Produkte

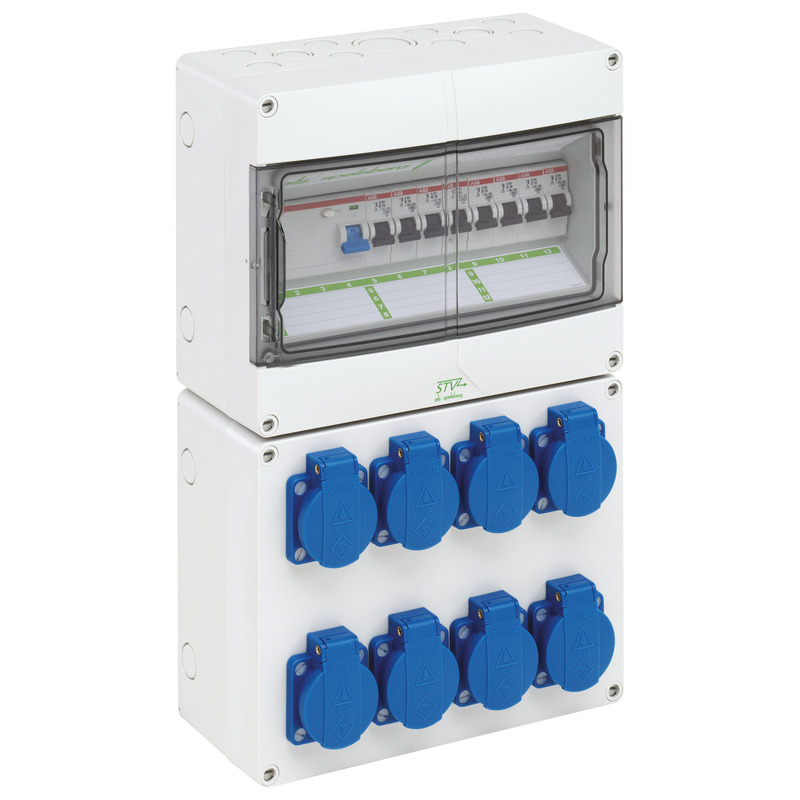

SteckdosenkombinationSTV 1208-K
Steckdosenkombination - STV 1208-K

Steckdosenkombination

STV 1208-K

Artikelnummer 73140801

bestückt mit:

  • 8 x Leitungsschutzschalter B16A, 1-polig
  • 1 x...

Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische...

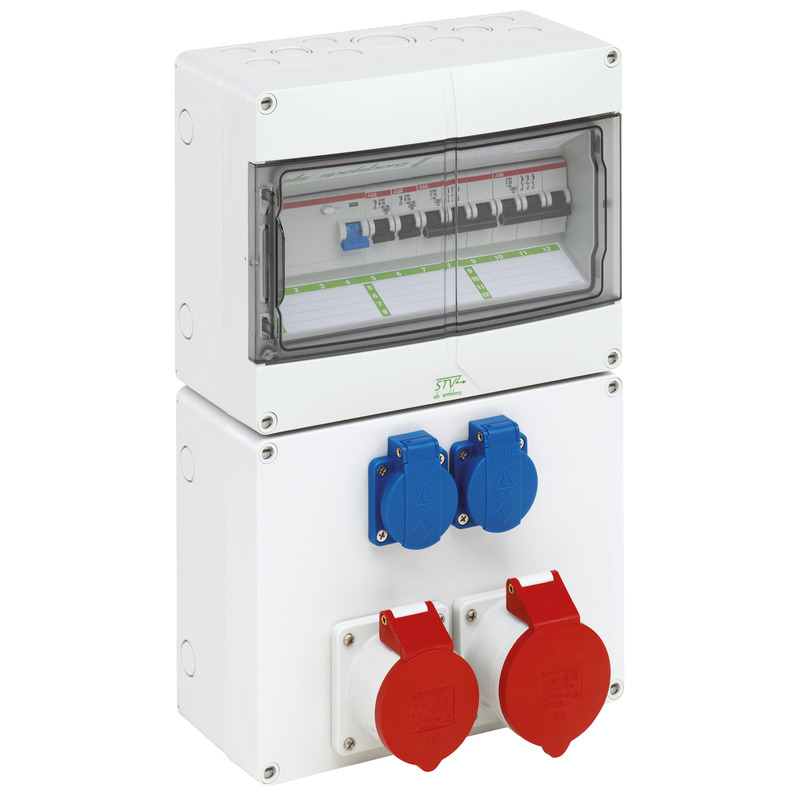

SteckdosenkombinationSTV 1222-K
Steckdosenkombination - STV 1222-K

Steckdosenkombination

STV 1222-K

Artikelnummer 73142201

bestückt mit:

  • 2 x Leitungsschutzschalter B16A, 1-polig
  • 1 x...

Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische...

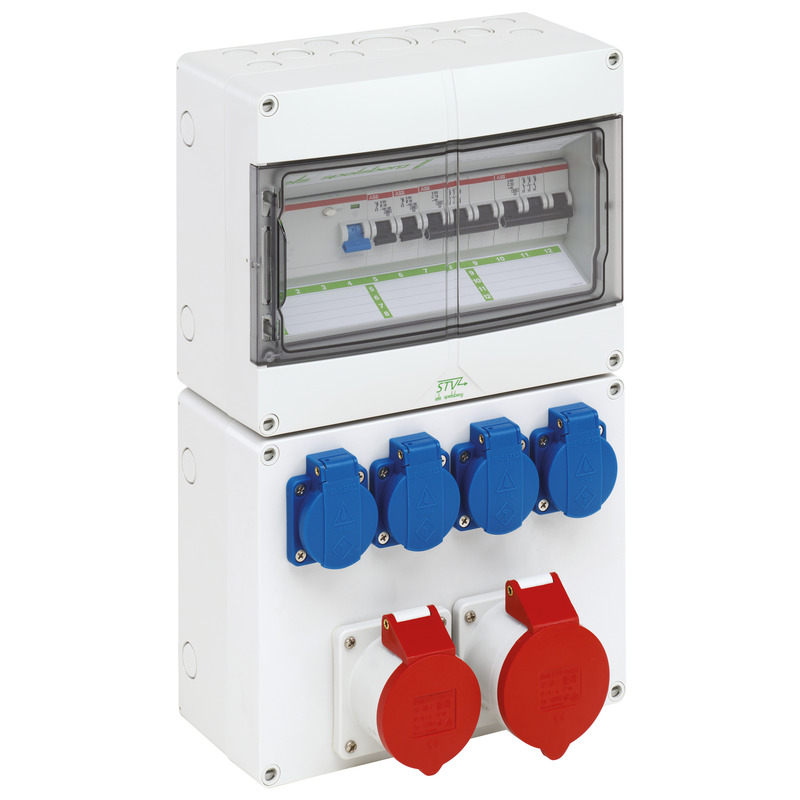

SteckdosenkombinationSTV 1224-K
Steckdosenkombination - STV 1224-K

Steckdosenkombination

STV 1224-K

Artikelnummer 73142401

bestückt mit:

  • 2 x Leitungsschutzschalter B16A, 1-polig
  • 1 x...

Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische...

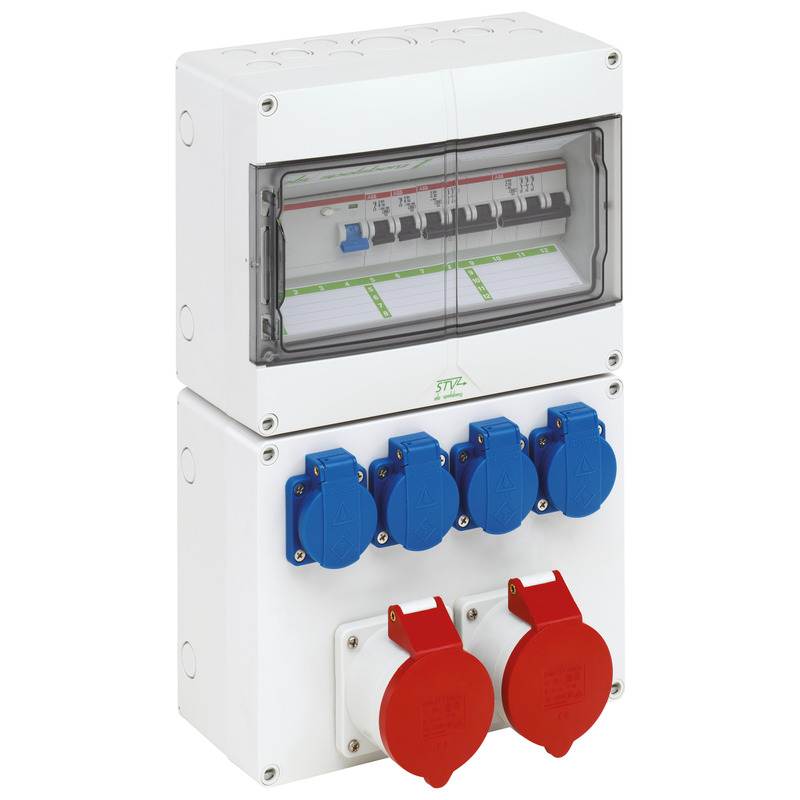

SteckdosenkombinationSTV 1224-K32
