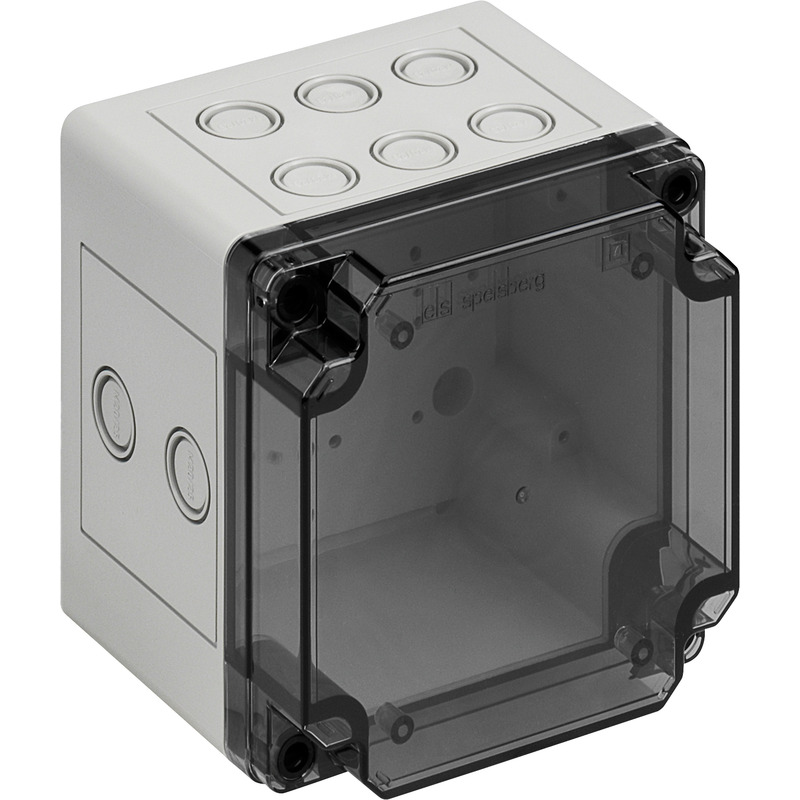

#59121001 | Maße: 150 x 150 x 137 mm

Leergehäuse

SVi LQ-t

Leergehäuse, für individuellen Ausbau mit Normschienen oder Montageplatten

mehr lesen

Beschreibung

Leergehäuse, für individuellen Ausbau mit Normschienen oder Montageplatten

IP65, Schutzisoliert, Kasten + Deckel Polycarbonat, Kasten grau ähnl. RAL 7035, Deckel transparent

Highlights

Die SVi-Gehäuselösungen sind für 1-phasige Netzanschlüsse und Zählerlösungen nach VDE-AR-4100 bis 4,6kVA optimiert. Die Netzanschlussgehäuse und Zählergehäuse werden ergänzt durch Leergehäuse und Automatengehäuse. Optimal geeignet für den Einsatz in Stadtmöbeln, Outdoorschränken und Verkehrssignalanlagen.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsbetriebsspannung AC 400 V
Schutzklasse II
Schutzart IP65
UL Type Rating k.A.

Farben

Farbe Unterteil grau

Maße und Gewicht

Breite 150 mm
Länge 150 mm
Höhe 137 mm
Innenlänge 140 mm
Innenbreite 140 mm
Innenhöhe 119 mm
Gewicht 0.5876 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 960 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Aufputz
Schlagfestigkeit IK07

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 80 °C
Umgebungstemperatur 24h 60 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902395774
ETIM Klasse EC000058
Zolltarifnummer 85389099
Mindestbestellmenge 1

Werkstoff

Material Unterteil Kunststoff
Material Oberteil Polycarbonat

Logistikdaten

Umkarton

EAN / GTIN 4013902395774
Breite 0.19 m
Gewicht 1.18 kg
Höhe 0.182 m
VME Faktor 1 St
Tiefe 0.189 m

Palette

EAN / GTIN 4013902395781
Breite 0.8 m
Gewicht 178 kg
Höhe 1.05 m
VME Faktor 120 St
Tiefe 1.2 m

Planungsdaten

Ausschreibungstexte

CAD-Daten

Daten-Anfrage

Ihre Informationen

Firmendaten

CAD-Format

Ähnliche Produkte

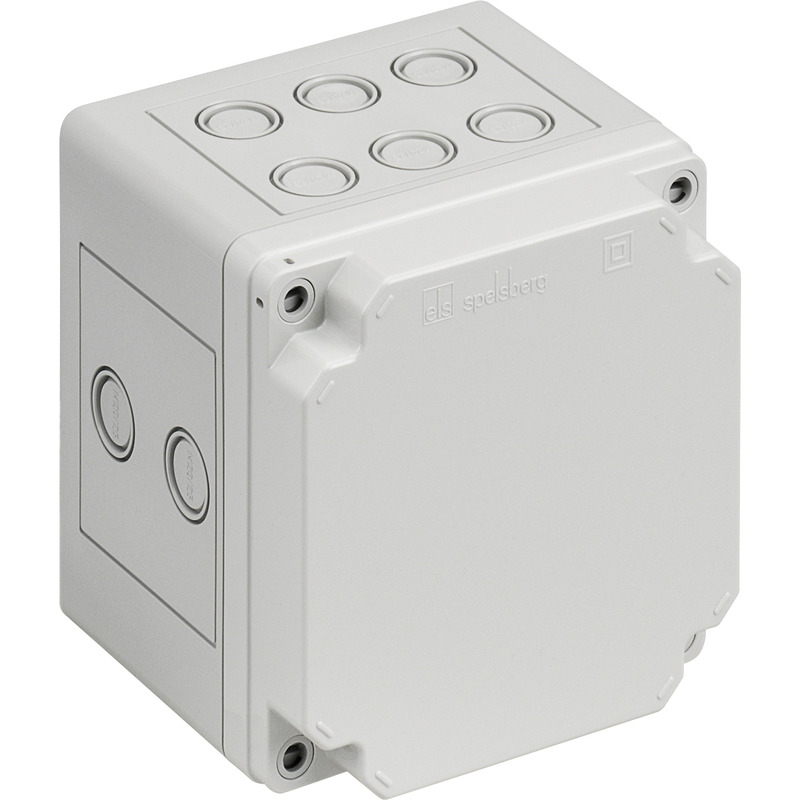

LeergehäuseSVi LQ-g
