#75953001 | Maße: 450 x 300 x 162 mm

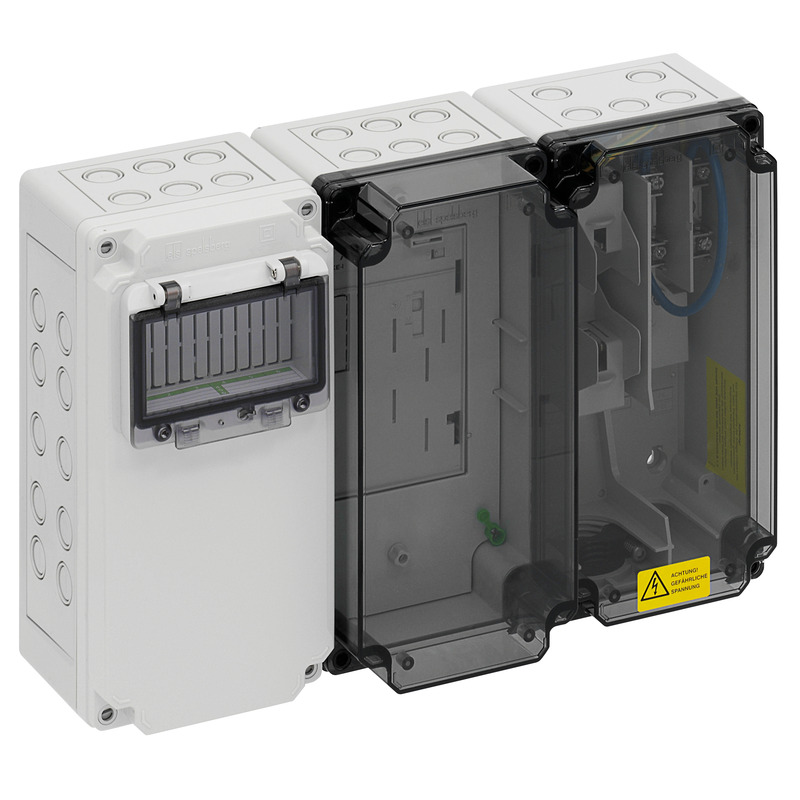

Zählerverteilung

ZVi 3045-K

Zählerverteilung - kompakt - in Mehrfach-Kastenbauform nach DIN EN 61439-2/-3, mit serienmäßig plombierbar, zur Aufputz-Montage, für direkten Netzanschluss und Wechselstrom-Messung im...

mehr lesen

Beschreibung

Zählerverteilung - kompakt - in Mehrfach-Kastenbauform nach DIN EN 61439-2/-3, mit serienmäßig plombierbar, zur Aufputz-Montage, für direkten Netzanschluss und Wechselstrom-Messung im ungemessenen Bereich, Einsatz nach individueller Freigabe durch den zuständigen Netzbetreiber, mit Verschluss und Isolierstopfen, mit beiliegenden Belüftungsstopfen (IPx4) zur Verminderung von Kondenswasser

Zählerverteilung - kompakt -, bestehend aus:, Netzanschlusskasten, für 230 V Wechselstrom-Netze (L-N-PE / L-PEN)  nach VDE-AR-N 4100 (Hausanschlusskasten für einphasigen Anschluss), In=25 A, Imax=63 A, bestückt mit 1x NH00 Sicherungselement und PE/N-Klemme mit Prismenklemme sowie Parkbucht für nicht genutzte Adern, Zählerfeld, mit transparentem Deckel, mit 1 BKE-I für Wechselstrom-eHZ, inkl. Zählerverdrahtung, Automatenkasten ausgerüstet mit 35 mm Normschienen zur Aufnahme von Klemmen sowie Konsumentenraum mit Klappfenster für Reiheneinbaugeräte (6TE), inkl. PE/N-Klemmschiene

Highlights

Die vormontierten Zählerverteilungen in Mehrfach-Kastenbauform nach DIN EN 61439-2/-3 sind für 1-phasige Netzanschlüsse und Zählerlösungen nach VDE-AR-4100 bis 4,6kVA optimiert. Die Netzanschlussgehäuse und Zählergehäuse werden ergänzt durch Leergehäuse und Automatengehäuse. Optimal geeignet für den Einsatz in Stadtmöbeln, Outdoorschränken und Verkehrssignalanlagen.

Produkteigenschaften

Elektrische Eigenschaften

Bemessungsisolationsspannung AC 400 V
Schutzklasse II
Schutzart IP54/IP65
UL Type Rating k.A.

Maße und Gewicht

Breite 450 mm
Länge 300 mm
Höhe 162 mm
Gewicht 4.8154 kg

Materialeigenschaften

UV-beständig ja
halogenfrei ja
Brennbarkeitsklasse nach UL94 V2
Glühdrahtfestigkeit 850 °C (EN 60695-2-11)

Mechanische Eigenschaften

Befestigungsart Aufbau
Schlagfestigkeit IK07

Umgebungsbedingungen

max. relative Luftfeuchtigkeit 25°C 95 %
max. relative Luftfeuchtigkeit 40°C 50 %
Umgebungstemperatur min. -25 °C
Umgebungstemperatur max. 40 °C
Umgebungstemperatur 24h 35 °C
Installationsort geschützter Außenbereich

Vertriebsdaten

EAN 4013902409570
ETIM Klasse EC000248
Zolltarifnummer 85369095
Mindestbestellmenge 1

Werkstoff

Material Unterteil Polycarbonat
Material Dichtung Polyurethan
Material Deckelschraube Polyamid, glasfaserverstärkt

Logistikdaten

Umkarton

EAN / GTIN 4013902409570
Breite 0.318 m
Gewicht 5.3754 kg
Höhe 0.48 m
VME Faktor 1 St
Tiefe 0.23 m

Planungsdaten

Ausschreibungstexte
