Klemme, für starre Leiter, 15 Klemmstellen, 1x schraubbare Klemmstelle 25 mm² (1,5-25 mm² re, 1-16 mm² rf+AD) , 2x schraubenlose Klemmstelle 4 mm² (1-4 mm² re, 1-2,5 mm² rf+AD), 12x schraubenlose Klemmstellen 2,5 mm² (1-2,5 mm² re, 0,75-1,5 mm² rf+AD), zur Montage auf DIN Tragschienen 35 mm, bei einer Strombelastbarkeit von 76 A
grün
| Bemessungsbetriebsspannung AC | 400 V |
|---|---|
| Polzahl | 1 |
| berührungssicher | Ja |
| Anschluss 1: Anschlussart | Schrauben |
| Anschluss 1: Geeignet für CU-Leiter | Ja |
| Anschluss 1: Geeignet für AL-Leiter | Nein |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (min) | 1.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (max) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) | 1.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) | 16 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (min) | 1.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt eindrähtig (max) | 25 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (min) | 1.5 mm² |
| Anschluss 1: Anschließbarer Leiterquerschnitt mehrdrähtig (max) | 25 mm² |
| Anschluss 2: Anschlussart | schraubenlos |
| Anschluss 2: Klemmstellen je Pol | 15 |
| Anschluss 2: Geeignet für AL-Leiter | Nein |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (min) | 0.75 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (max) | 2.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (min) | 0.75 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (max) | 2.5 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (min) | 1 mm² |
| Anschluss 2: Anschließbarer Leiterquerschnitt eindrähtig (max) | 4 mm² |
| Breite | 94 mm |
|---|---|
| Länge | 35 mm |
| Höhe | 17 mm |
| Gewicht | 0.0396 kg |
| Glühdrahtfestigkeit | 960 °C (EN 60695-2-11) |
|---|
| Anschluss 1: Anzugsdrehmoment | 3 Nm |
|---|
| EAN | 4013902612154 |
|---|---|
| ETIM Klasse | EC001284 |
| Zolltarifnummer | 85369010 |
| Mindestbestellmenge | 1 |
| EAN / GTIN | 4013902612154 |
|---|---|
| Breite | 0.094 m |
| Gewicht | 0.0396 kg |
| Höhe | 0.017 m |
| VME Faktor | 1 St |
| Tiefe | 0.035 m |
| EAN / GTIN | 4013902612161 |
|---|---|
| Breite | 0.237 m |
| Gewicht | 1.288 kg |
| Höhe | 0.112 m |
| VME Faktor | 30 St |
| Tiefe | 0.17 m |
| EAN / GTIN | 4013902612178 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 390.368 kg |
| Höhe | 1.601 m |
| VME Faktor | 8580 St |
| Tiefe | 1.2 m |
Ausschreibungstexte
(79032201.TXT 635 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
Steckklemmen

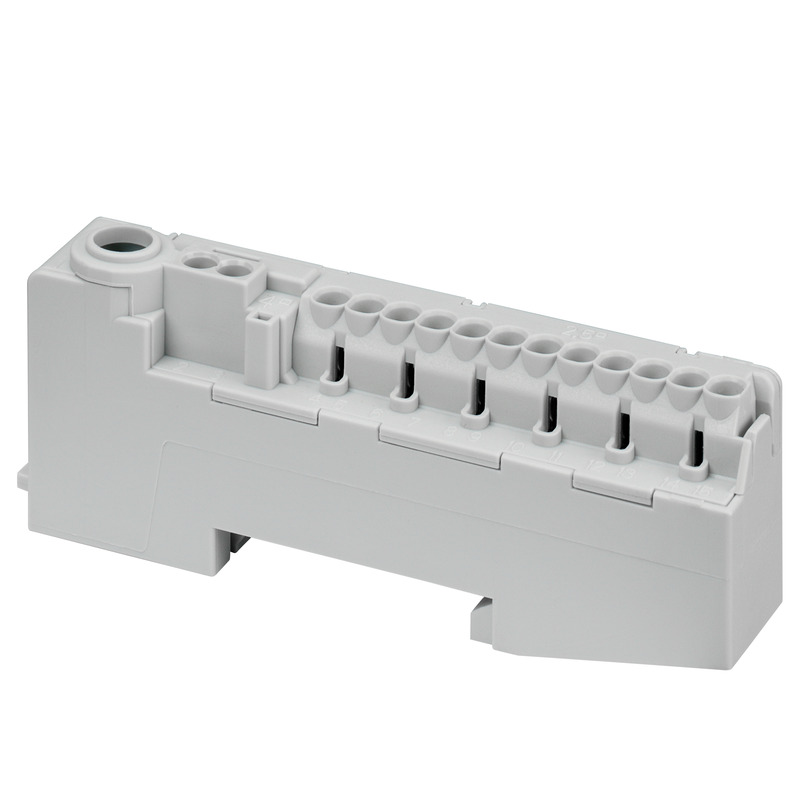

KLS L 1/14-SL
Artikelnummer 79032001
grau
Klemme, für starre Leiter, 15 Klemmstellen, 1x schraubbare Klemmstelle 25 mm² (1,5-25 mm² re, 1-16...
Steckklemmen
KLS N 1/14-SL
Artikelnummer 79032101
blau
Klemme, für starre Leiter, 15 Klemmstellen, 1x schraubbare Klemmstelle 25 mm² (1,5-25 mm² re, 1-16...
Unterstützung
Hier gehts zur Support seiteUnterstützung
Hier gehts zur Support seite
Händler finden
Händler finden
Geräte-Verbindungsdose
P 71 GVD-O 2xM25
Artikelnummer 98496601
offenes Fronteil für Spezial-Haftmagnet HM P 71 (98498001),...
Geräteverbindungsdose für die liegende Werksfertigung, 1-teilig, Durchmesser 60 mm Ø, mit...
Geräte-Verbindungsdose
P 71 GVD-K 2xM25
Artikelnummer 98476601
Klebebefestigung, Integrierte Rohradapter und zusätzliche Rohradapter...
Geräteverbindungsdose für die liegende Werksfertigung, 1-teilig, Durchmesser 60 mm Ø, mit...
Kabelblende mit Dokumentenfach
AK3 KBL
Artikelnummer 73383101
Kabelblende mit Dokumentenfach zum Anbau an Gehäuse AK/AK-F 14/28/42/56/70 sowie Plus-Typen,...
Anbauflansch
AK ABF 2
Artikelnummer 79505001
glatt zum Selbstbohren
Anbauflansch, zum Anbau an 300 mm breite Stirnseiten von AKL / AKi-L Leergehäusen, AKi Schalter- und...
Montageplatte
TG MPS-3023
Artikelnummer 18701301
für TG 3023
Montageplatte aus Stahlblech, verzinkt, Stärke 2 mm
Montageplatte
TG MPS-2516
Artikelnummer 18701201
für TG 2516
Montageplatte aus Stahlblech, verzinkt, Stärke 2 mm
Steckdosenkombination
AKi 14-4M
Artikelnummer 73914201
bestückt mit:
Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische...
Steckdosenkombination
AKi 14-3M
Artikelnummer 73913201
bestückt mit:
Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische...
Steckdosenkombination
AKi 28-2S
Artikelnummer 73922101
verfügbare Teilungseinheiten: 28
bestückt mit:
Steckdosenkombination, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von...
Steckdosenkombination
STV 502-K
Artikelnummer 72840201
verfügbare Teilungseinheiten: 4
bestückt mit:
Steckdosenkombination, mit Schutzart IP44, anschlussfertig, nach EN 61439-3, hohe mechanische...
Zählerverteilung
ZVi 9030-S-eHZ
Artikelnummer 75941001
Oberer Anschlussraum, 150 mm, ausgerüstet mit 35 mm Normschiene zur...
Zählerverteilung in Mehrfach-Kastenbauform nach DIN EN 61439-2/-3, serienmäßig plombierbar, zur...
Zählerverteilung
ZVi 10560-S
Artikelnummer 75922001
2 Zählerfelder, je bestehend aus: , Oberer Anschlussraum, 150 mm,...
Zählerverteilung in Mehrfach-Kastenbauform nach DIN EN 61439-2/-3, serienmäßig plombierbar, zur...
Zählerverteilung
ZVi 9030-W
Artikelnummer 75916001
Oberer Anschlussraum, 150 mm, ausgerüstet mit 35 mm Normschiene zur...
Zählerverteilung in Mehrfach-Kastenbauform nach DIN EN 61439-2/-3, serienmäßig plombierbar, zur...

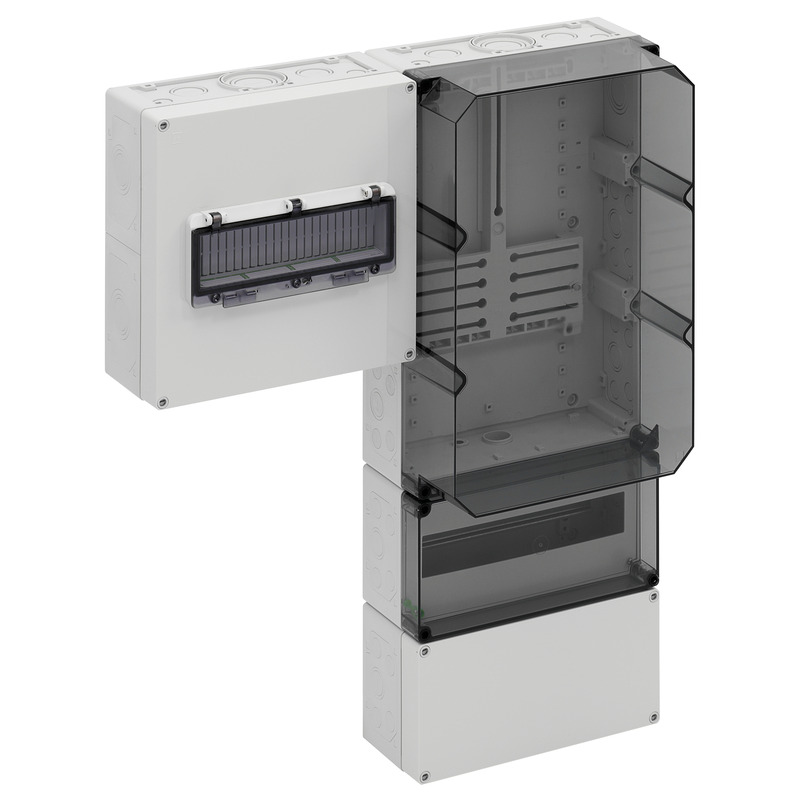

Zählerverteilung
