Beschreibung

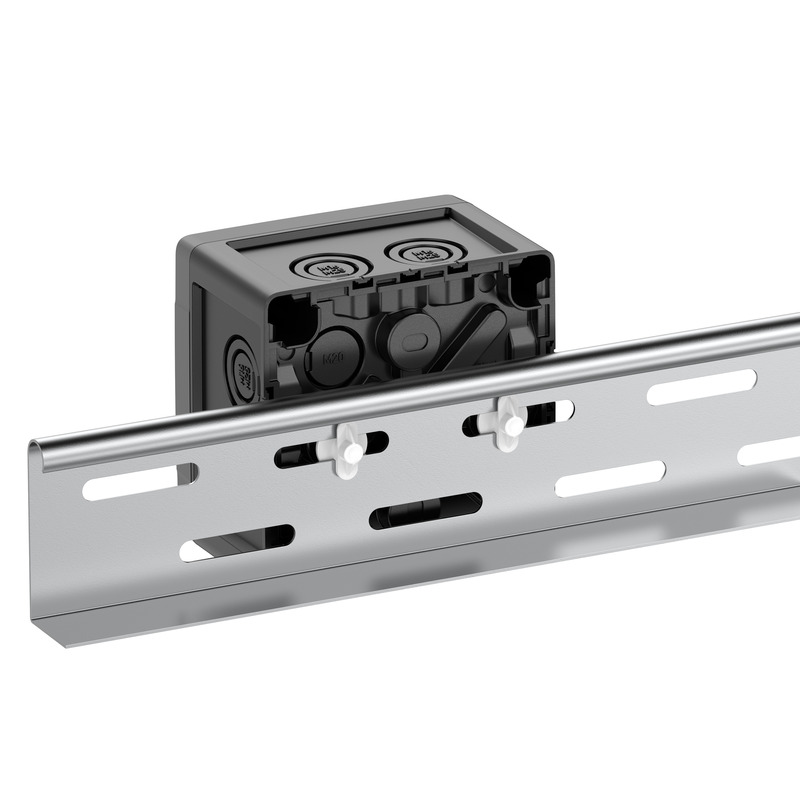

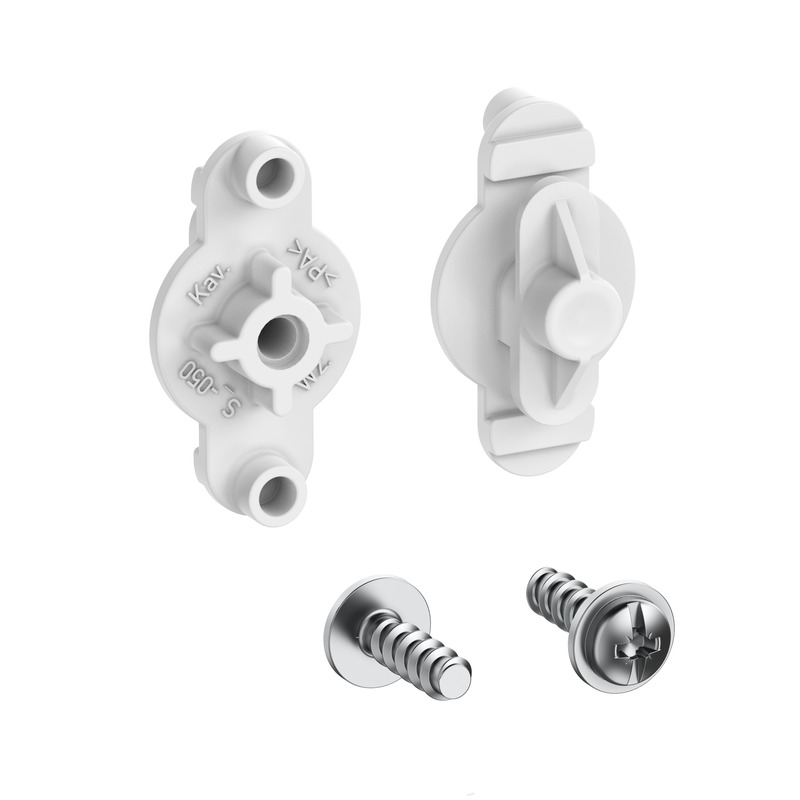

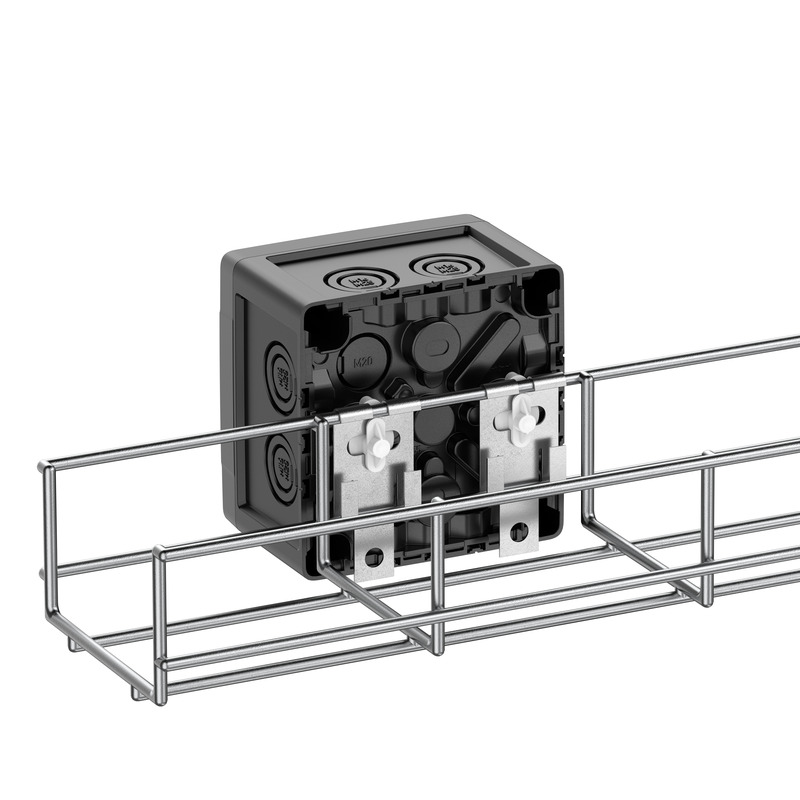

Befestigungselement zur Montage von Gehäusen an Kabeltragsystemen mit Langlochbreite 7 mm und Gittertrassen mittels Halter Schnabl GTH 9001. Mit Linsenkopfschraube 4 x 12, Material PA6 grau
Set = 10 Stück
Produkteigenschaften
Farben
| Farbe Zubehör | lichtgrau |
|---|
Maße und Gewicht
| Breite | 17 mm |
|---|---|
| Länge | 30 mm |
| Höhe | 14 mm |
| Schraubendurchmesser | 4 mm |
| Gewicht | 0.028 kg |
Materialeigenschaften
| UV-beständig | ja |
|---|---|
| Glühdrahtfestigkeit | 650 °C (EN 60695-2-11) |
Mechanische Eigenschaften
| für Wandstärken max | 1.5 mm |
|---|---|
| für Wandstärken min | 0.75 mm |
| Schraubsystem | Pozidriv PZ |
| Traglast (pro Stück) | 2 kg |
| Drehmoment | 1 Nm |
Vertriebsdaten
| EAN | 4013902686537 |
|---|---|
| ETIM Klasse | EC002498 |
| Zolltarifnummer | 39269097 |
| Mindestbestellmenge | 1 |
Werkstoff
| Material Zubehör | Polyamid |
|---|
Logistikdaten
Stück
| EAN / GTIN | 4013902686537 |
|---|---|
| Breite | 0.015 m |
| Gewicht | 0.028 kg |
| Höhe | 0.038 m |
| VME Faktor | 1 St |
| Tiefe | 0.065 m |
Umkarton
| EAN / GTIN | 4013902686544 |
|---|---|
| Breite | 0.237 m |
| Gewicht | 0.66 kg |
| Höhe | 0.112 m |
| VME Faktor | 20 St |
| Tiefe | 0.17 m |
Palette
| EAN / GTIN | 4013902686551 |
|---|---|
| Breite | 0.8 m |
| Gewicht | 210.76 kg |
| Höhe | 1.601 m |
| VME Faktor | 5720 St |
| Tiefe | 1.2 m |
Downloads
Datenblatt Download
Montageanleitung
Planungsdaten
Ausschreibungstexte
Ausschreibungstexte
(89600901.TXT 497 B)
Anmelden, um Ausschreibungstexte herunterzuladen.
CAD-Daten
CAD-Daten
(3D-CAD-Daten herunterladen)
Anmelden, um Ausschreibungstexte herunterzuladen.
Produktvideos
